Проект ИБП большой мощности: риски от выбора до сервиса

Десять рисков и кто за что отвечает

У каждого решения в проекте свой хозяин: норма, производитель модели или проект объекта. Установку, эксплуатацию и обслуживание ИБП нормы отдают производителю: по СП 76.13330.2016 всё это делается по его указаниям. Категорию электроприёмников определяет проект объекта, а состав нагрузки, пусковые токи и запас на рост задаёт заказчик. Требования и запреты ставит норма, и в каждом разделе ниже видно, где вопрос решает она, а где производитель или проект.

Решения производителя разобраны в примерах трёх серий ИМПУЛЬС: МОДУЛЬ СК 50-600 кВА, МОДУЛЬ BT300 и МУЛЬТИПЛЕКС 25-300 кВА. Это пример того, как задачу решает один производитель, и у другой модели те же величины ищут в её документах. Сами серии описаны в обзоре трёхфазных серий ИМПУЛЬС, а какие ещё бывают источники этого класса, рассказано в статье о выборе ИБП под задачу. Модели на сотни киловольт-ампер собраны в каталоге в разделе ИБП большой мощности.

Ответы собраны в таблицу, а разбор идёт ниже в том же порядке.

Как выбрать мощность ИБП и запас

ИБП, подобранный по сумме номиналов оборудования, может уйти на байпас при первом же пуске компрессора, и нагрузка окажется на сети без защиты. Поэтому проектировщик складывает не номиналы, а пиковые мощности потребителей и берёт их из паспорта, руководства или заводской таблички. Складываются пики тех потребителей, которые включаются одновременно: по ГОСТ 30331.1-2013 при определении максимальной нагрузки рекомендуется учитывать разновременность подключения, поэтому пусковые пики двигателей, которые не пускаются разом, в одну сумму не идут.

Особенно сильно пик расходится с номиналом у оборудования с электродвигателем, у насосов, компрессоров, кондиционеров и станков, потому что при пуске двигатель потребляет ток в несколько раз больше рабочего. Если пика в документах двигателя нет, «Парус электро» предлагает взять номинал с множителем 5-7, а для такой нагрузки советует консультацию специалистов производителя. Множитель даёт лишь грубую оценку, и пик надёжнее снять замером на работающем оборудовании.

В таблице характеристик рядом с номиналом стоит перегрузочная способность, и её легко принять за запас. Инвертор МОДУЛЬ СК держит до 110% нагрузки час, до 125% десять минут, до 150% минуту, а выше 150% 200 миллисекунд, после чего переводит нагрузку на байпас или отключается. У BT300 и МУЛЬТИПЛЕКС таблица та же.

Перегрузочная способность выручает при коротком и небольшом броске тока. При постоянной работе сверх номинала отведённое время истекает, и нагрузка оказывается на байпасе, где питается от сети без защиты. Поэтому ИБП впритык к пиковой нагрузке без поправок к номиналу брать нельзя. Если нагрузка со временем вырастет, место под неё нужно оставить сразу: взять ИБП мощнее или модульный шкаф со свободными слотами, куда потом встанут новые силовые модули.

Сколько оставить сверху, решает заказчик, потому что ГОСТ IEC 62040-3-2024 процента не называет и требования к расширению оставляет потребителю. «Парус электро» советует для ответственного оборудования 30%, чтобы ИБП не уходил в защиту от перегрузки. При сумме пиков 230 кВт такой запас даёт 299 кВт, то есть нужен ИБП на 300 кВт. Даже в пик он будет загружен примерно на 77%.

Эти 300 кВт посчитаны до поправок к номиналу, о которых сказано ниже. Даже одна поправка 0,9, которую дают высота 2000 м или короткая батарейная линейка, оставляет такому ИБП 270 кВт при нужных 299, поэтому запас сверяется с номиналом уже после поправок. Поправку на число батарей снимает и более длинная линейка, если модель её допускает. У МУЛЬТИПЛЕКС 300 кВт к тому же набираются только всеми десятью модулями по 30 кВт, а с модулями по 25 кВт тот же шкаф даёт 250 кВт.

Сумму пиков проектировщик сверяет с обоими номиналами, в киловаттах и киловольт-амперах, потому что изготовитель указывает и активную, и полную выходную мощность. У шкафов МОДУЛЬ СК 200, 300, 400 и 600 кВА, BT300 300 кВА и МУЛЬТИПЛЕКС 120, 180 и 300 кВА киловатт в номинале столько же, сколько киловольт-ампер. У другой модели активный номинал бывает меньше полного, поэтому её выходной коэффициент мощности стоит посмотреть в документах.

Вход ИБП нагружает ещё и заряд батарей. У BT300 мощность заряда доходит до 20% номинальной активной мощности ИБП, и это число входит в расчёт кабелей, автоматов и генератора.

Номинал снижают высота, просадка сети, жара, число батарей, однофазная работа и однофазные потребители, и у каждой поправки есть своё число:

• высота: МОДУЛЬ СК выше 1000 м теряет 1% мощности с каждыми 100 м, а у предельных 2000 м остаётся 90% номинала;
• просадка сети: когда линейное входное напряжение опускается в диапазон 228-304 В, доступная мощность МОДУЛЬ СК линейно снижается до 75% номинала;
• жара: BT300 держит номинал с входящим воздухом до +40 °C, а с номинальным напряжением батарей 360/384 В только до +30 °C;
• число батарей: у МОДУЛЬ СК при батарейной шине ±180 В на модулях PM50N или 360 и 372 В на модулях PM50L остаётся 0,9 номинала;
• число батарей: у МУЛЬТИПЛЕКС при 30 батареях, то есть ±180 В, остаётся 0,8 номинала, а при 32 и 34 батареях, ±192 и ±204 В, остаётся 0,9;
• однофазная работа: у МУЛЬТИПЛЕКС в режимах 1/1, 3/1 и 1/3 мощность снижена на 50%;
• однофазные потребители на трёхфазном выходе: «Парус электро» советует нагружать каждую фазу не больше чем на треть активной мощности ИБП.

Документы МУЛЬТИПЛЕКС о поправке на число батарей расходятся: числа выше взяты из техописания 2026 года, а таблица руководства 2024 года мягче и до +30 °C даёт 0,9 при 30 батареях и 1 при 32-34. Поэтому в расчёт стоит брать числа техописания, а коэффициент для своей батарейной линейки подтвердить у производителя.

Запас для роста у модульного шкафа виден по пустым слотам. МОДУЛЬ СК выпускается в шкафах с 4, 6, 8 и 13 слотами под силовой модуль 50 кВт. Мощностью пустой слот становится без переделки, только если кабели и автоматы с самого начала рассчитаны на полную мощность ИБП, как советует «Парус электро». У модульного ИБП полной считается мощность шкафа.

Батарея под выросшую нагрузку в старую группу не добавляется, потому что новые батареи со старыми в одной группе не допускаются.

Запас меняет загрузку, а с ней и рабочую точку КПД. Поэтому кривую КПД по загрузке стоит запросить у производителя: у МОДУЛЬ СК КПД указан одним числом, больше 96%. Как пик из паспортов расходится с замеренным, показано в статье о замерах сети перед подбором ИБП.

Какая схема ИБП нужна нагрузке и когда включать ЭКО

Схема решает, что получит нагрузка в провал сети и в момент перехода между режимами. Для ответственной нагрузки нужно двойное преобразование (класс VFI), хотя это практическое правило, а не требование нормы: ГОСТ IEC 62040-3-2024 другие классы не запрещает. В двойном преобразовании в нормальном режиме нагрузку постоянно питает связка выпрямитель-инвертор, и класс VFI защищает её от изменений сети, не расходуя батарею. Все три серии ИМПУЛЬС, МОДУЛЬ СК, BT300 и МУЛЬТИПЛЕКС, построены по двойному преобразованию.

Моноблок и модульный шкаф, трансформаторную и бестрансформаторную схему нормы, на которые опирается статья, не сравнивают и ни одну не запрещают, поэтому выбор остаётся за заказчиком и проектом. Пригодность изолирующего трансформатора или фильтра заказчик определяет вместе с поставщиком, и независимость выводов заземления и нейтрали тоже задаёт он.

У МОДУЛЬ СК изолирующий трансформатор есть в списке опций. «Парус электро», производитель трансформаторных серий, называет преимуществом развязки работу в сети без нейтрали и при высоких пиковых нагрузках, а для томографов и другой медицинской диагностики советует ИБП с трансформатором. Трансформатор поэтому подбирается под заземление и нагрузку объекта, а подробно эти случаи разобраны в статье о трансформаторном ИБП.

Модульный шкаф собирается уже у заказчика и поэтому, как правило, требует пусконаладочных испытаний на объекте. Модульной схеме нужны два условия: пусконаладка на месте и запас модулей, чтобы менять их без отключения нагрузки. Цена запаса и время восстановления у моноблока и модульного шкафа сравниваются в статье о выборе между модульным и моноблочным ИБП.

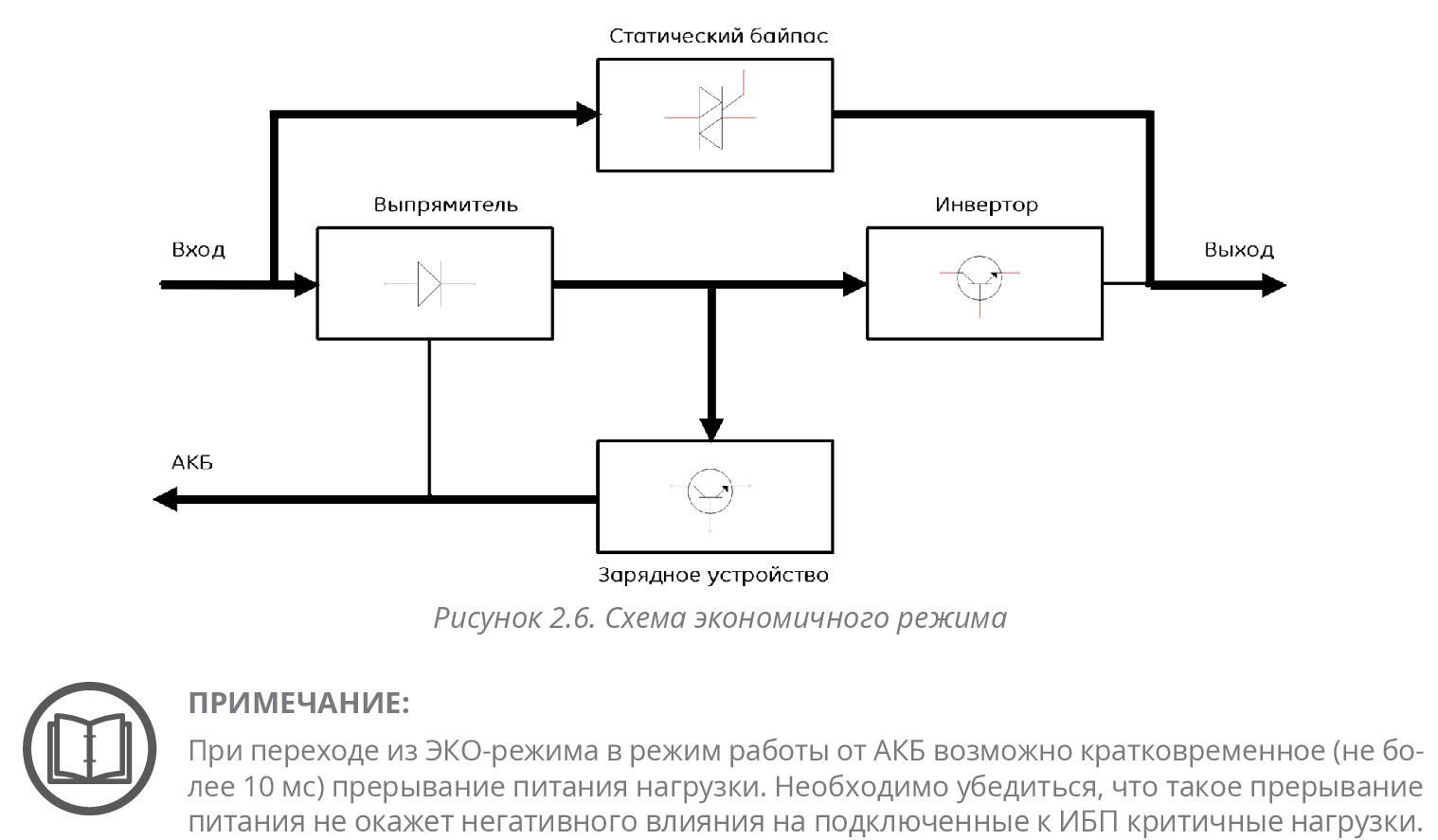

Режим ЭКО экономит энергию: нагрузку питает статический байпас, а инвертор ждёт. У МОДУЛЬ СК КПД в этом режиме 99%. Цена экономии в переходе: уходя из ЭКО на батареи, МОДУЛЬ СК может прервать питание нагрузки до 10 мс, поэтому до включения режима нужно убедиться, что критичная нагрузка такой перерыв перенесёт.

В ЭКО нагрузка получает сеть через байпас, и, как отмечает глоссарий «Парус электро», защиты от гармонических искажений тока в этом режиме нет. Поэтому ЭКО для ИТ-нагрузки и другой чувствительной нагрузки допустим только после проверки, что она переносит перерыв до 10 мс и питание от сети через байпас.

Какой резерв заложить в проект и когда нужна вторая линия?

Резерв решает, переживёт ли нагрузка отказ одного блока, шины или целого шкафа. N+1 годится как базовая схема, а там, где недопустима единая точка отказа, нужны 2N, 2(N+1), 3N/2 или схема с внешним статическим переключателем. Одну схему для всех объектов не требует ни одна из норм, собранных для статьи, и проект выбирает её по анализу единых точек отказа, а категория электроприёмников по ПУЭ задаёт число независимых источников питания.

Параллель n + 1 надёжнее одиночного ИБП: резервный блок выводится из работы в случае отказа и на обслуживание, а питание нагрузки не прерывается. У параллели n + 0 без резервного блока надёжность, наоборот, ниже, чем у одиночного источника, так что параллель ради одной мощности снижает надёжность. Схема 2n, где любая из двух шин несёт всю нагрузку, надёжнее резервированной параллели с тем же числом блоков, но требует двойной проводки и рассчитана на нагрузку с двумя вводами питания.

Категорию электроприёмников определяет проект, и для I категории по ПУЭ нужны два независимых источника, а для особой группы третий, которым могут быть агрегаты бесперебойного питания и аккумуляторные батареи.

В модульном ИБП резерв собирается внутри одного шкафа. У МОДУЛЬ СК 600 кВА 13 слотов по 50 кВт, то есть 650 кВт модулей. В BT300 на 300 кВА стоят шесть рабочих силовых модулей и один резервный.

Резерв внутри шкафа есть, только если модулей в нём больше, чем нужно для номинала. У МОДУЛЬ СК на 200, 300 и 400 кВА и у МУЛЬТИПЛЕКС номинал набирается всеми слотами, и резервный модуль отнимает мощность: МУЛЬТИПЛЕКС 300 на модулях по 30 кВт с резервом N+1 даёт 270 кВт.

Шкаф при этом остаётся одним шкафом, и разнести его в разные помещения нельзя, это отмечает и «Парус электро». Общая выходная шина и общий контроллер группы тоже остаются единой точкой отказа.

Если отказ шины или шкафа недопустим, нужны две независимые линии питания: 2N, 2(N+1), 3N/2 или схема LBS, где синхронизированные выходы двух систем сходятся на внешнем статическом переключателе. В 2N и 2(N+1) за независимость платят загрузкой оборудования, а дробная 3N/2 даёт две независимые линии при более высокой загрузке, чем у 2N, и затратах на уровне схем N+x ценой разделения нагрузки на сегменты и большей сложности в построении и эксплуатации. «Парус электро» показывает это для нагрузки 200 кВт и элементов по 100 кВт:

Параллель работает только так, как её описал производитель, и у МОДУЛЬ СК условия такие:

• входы байпасов всех источников питаются от одного фидера, а входы выпрямителей можно подключить к разным источникам;
• силовые кабели у всех одинаковой длины и характеристик, иначе в режиме байпаса нагрузка делится неравномерно;
• кабели параллельной работы замкнуты в кольцо, и обрыв кольца систему не останавливает;
• если на выходе каждого стоит автомат, сигнал его положения заведён на сухие контакты, иначе при отключении одного из ИБП от общей шины возможны ошибки распределения мощности;
• каждый источник настроен для параллельной работы авторизованным инженером во время пусконаладки.

Предельное число ИБП в параллели берётся из документа и уточняется у производителя, потому что документы одной серии расходятся. В техописании МУЛЬТИПЛЕКС 2026 года стоит до шести источников, но максимум 32 силовых модуля, а по руководству 2024 года в параллель встают до трёх с предварительным конфигурированием у производителя. У BT300 предел 32 силовых модуля.

Одиночный ИБП допустим, если нагрузка не относится к особой группе или третий источник есть иначе, а для обслуживания у него есть байпас, в ЦОД внешний по СП 541.1325800.2024. Внешний байпас нужен затем, чтобы полностью отключить ИБП, заменить или переместить его, не останавливая нагрузку, поэтому и вне ЦОД его стоит предусмотреть, если нагрузку нельзя остановить на время таких работ. Ручной байпас даёт нагрузке обходной путь, пока идут работы, хотя до неё тогда доходят искажения сети. Если системы противопожарной защиты получают питание по I категории от источника с батареей, сервисный байпас у такого источника обязателен по СП 6.13130.2025.

Внешний сервисный байпас к МОДУЛЬ СК подключается только через размыкатель с опережающим контактом, по сигналу которого ИБП уходит на статический байпас, и короткого замыкания между входом и выходом по цепи механического байпаса не возникает. Чем различаются виды байпаса, разобрано в статье о байпасе в промышленном ИБП.

Где проект не допускает единой точки отказа, он платит за это двойными трассами и загрузкой не выше 50% в 2N и ещё более низкой в 2(N+1) либо разделением нагрузки на сегменты в 3N/2, где загрузка выше, чем в 2N. Счёт модулей под каждую схему резерва дан в статье о резервировании ИБП.

Какие батареи взять и как посчитать автономию?

Батарея годами стоит на подзаряде и выдаёт потерю ёмкости только в разряде, то есть в аварии или на испытании. Нормы, собранные для статьи, не предписывают и не запрещают ни свинцово-кислотные VRLA (AGM), ни литий-железо-фосфатные (LFP) батареи, поэтому годятся оба типа, каждый со своими условиями.

Автономию задаёт заказчик, а берётся она из таблиц разряда производителя батареи. У МОДУЛЬ СК в характеристиках автономия числом не названа: время резервирования там зависит от внешней батарейной ёмкости. По ГОСТ IEC 62040-3-2024 изготовитель обязан указать среди характеристик батареи время работы при испытательной эталонной нагрузке, и испытание сверяет с ним фактическое время, поэтому это число стоит запросить вместе с предложением.

Нижние планки автономии задают отраслевые нормы:

• ЦОД: от 5 минут для полной нагрузки и батареи со сроком службы от 5 лет по СП 541.1325800.2024;
• метрополитен: ИБП третьего источника особой группы питают расчётные нагрузки от 1 часа, а аварийное освещение от 180 минут по СП 120.13330.2022;
• системы противопожарной защиты: ёмкость на 24 часа дежурного режима и 1 час режима «Пожар» с коэффициентами старения и разрядных характеристик по СП 6.13130.2025.

Для объекта вне этих отраслей автономию называет заказчик, и если резервом служит ДГУ, в расчёт входит время его пуска и выхода на режим.

Упрощённая формула T = C · V · η / P, по словам «Парус электро», достаточно точна для разряда дольше 8-10 часов, а для минут и десятков минут она не годится. На коротком разряде батарея отдаёт лишь часть ёмкости, поэтому автономию дают таблицы разряда: какую мощность батарея отдаёт за заданное время. Так устроена таблица кабинета YELLOW 128-R050: при 25 °C четыре исполнения дают 94,4, 118, 189,2 и 236 кВт на 10 минут резерва, а весят от 375 до 700 кг. Эту мощность батарея отдаёт до своего конечного напряжения, поэтому проектировщик сравнивает с ней нагрузку, делённую на КПД инвертора при работе от батарей и умноженную на коэффициент старения из документации на батарею: к концу срока службы ёмкость ниже начальной.

Проверку автономии на объекте стоит записать в договор с оговоркой, что новые батареи полную ёмкость не дают и до испытания им допускаются тренировочные циклы.

Срок службы батареи VRLA решает температура: по ГОСТ Р МЭК 60896-22-2015 принято считать, что каждые 10 °C выше нормальных 20-25 °C сокращают его вдвое. У МОДУЛЬ СК, BT300 и МУЛЬТИПЛЕКС оптимум для батарей тот же, от +20 до +25 °C: выше сокращается срок службы, ниже падает ёмкость.

Батареи МОДУЛЬ СК меняются только идентичными, одной партии и всем массивом сразу. Просроченная батарея, как предупреждает производитель, грозит вздутием корпуса и воспламенением. Признаки износа и порядок замены описаны в статье о замене аккумуляторов в ИБП.

Зазоры между батареями зависят от места. Для аккумуляторов закрытого исполнения на стеллаже нужно от 20 мм, а в составе ИБП зазоры задаёт изготовитель батареи, и клеммы соседних батарей не должны касаться.

Литий тоже допустим, и стандарты литиевых батарей ГОСТ Р МЭК 62619-2023 и ГОСТ Р МЭК 62620-2016 прямо включают ИБП в свою область. Пол и полки под литиевый шкаф рассчитываются на массу батарей, расстояние между модулями задаёт изготовитель, а защита от распространения огня входит в цели, ради которых батареи ставят в шкаф.

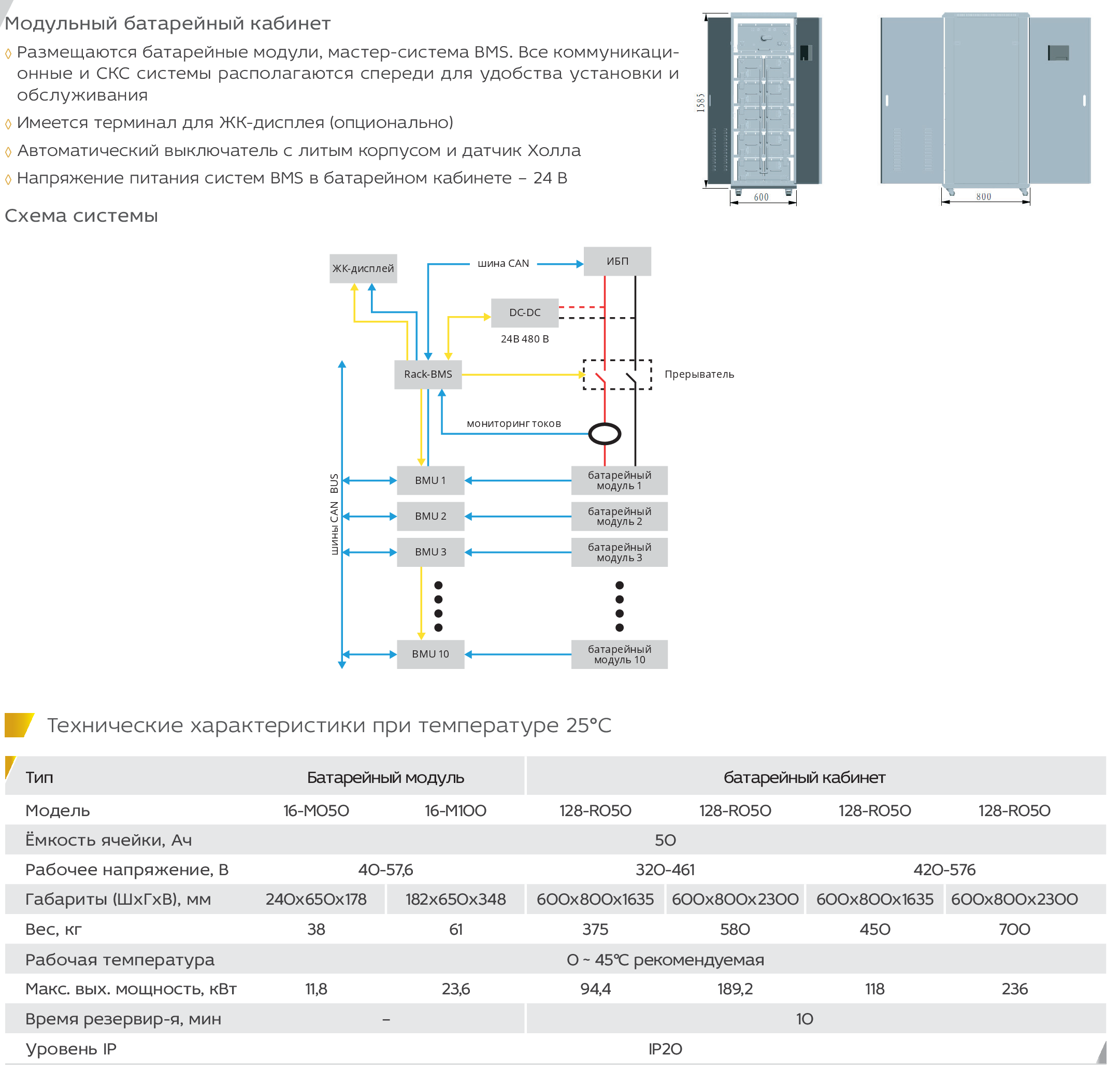

Связь с системой управления батареей (BMS) настраивает аккредитованный инженер во время пусконаладки, а тип протокола обмена у МОДУЛЬ СК нужно уточнить у производителя батареи. Сам источник литий поддерживает: в характеристиках МОДУЛЬ СК есть работа с LFP через интерфейс связи с BMS.

В итоге расчётный срок из каталога батарея VRLA может прослужить только при 20-25 °C, пульсации тока заряда в пределах, рекомендованных ГОСТ Р МЭК 62485-2-2011, выдержанных зазорах и замене целым массивом. Литиевой батарее нужны соответствие ГОСТ Р МЭК 62619-2023, установка по ГОСТ Р МЭК 62485-5-2021, поддержка в ИБП и согласованный протокол BMS. Выбор между ними разобран в статье об AGM и литии для промышленного ИБП.

Что решить в проекте до заказа: перекрытие, занос, тепло и батарейная?

Шкаф с батареями тяжёл, ему нужны зазоры для воздуха и обслуживания, он греет помещение, а батареи в конце заряда выделяют водород. Поэтому ИБП встанет в помещение, если зазоры выдержаны по руководству модели, перекрытие держит нагрузку под шкафами и батареями, путь заноса проверен до поставки, а тепло и водород выведены.

Установка по своду правил идёт по указаниям производителя, а зазоров у самого шкафа ИБП в нормах, на которые опирается статья, нет. Распространяется ли на ИБП глава 4.3 ПУЭ о преобразовательных установках, проверяет проектировщик. Зазоры моделей при этом разные:

МОДУЛЬ СК и МУЛЬТИПЛЕКС вплотную к стене ставить нельзя, за шкафом им нужно 0,5 м. BT300 обслуживается спереди и выдувает отработанный воздух вверх, поэтому может стоять вплотную к стене и другому оборудованию, а над шкафом ему нужно от 0,5 м.

Перекрытие проектировщик проверяет по нагрузке на единицу площади под каждым шкафом ИБП, батарейным шкафом и стеллажом, с местом и площадью их опор, а не по суммарной массе, разнесённой на всё помещение. Если несущей способности не хватает, МОДУЛЬ СК ставится на разгрузочные рамы. Массу батарей и стеллажей производитель ИБП не даёт, её считают для фактической конфигурации.

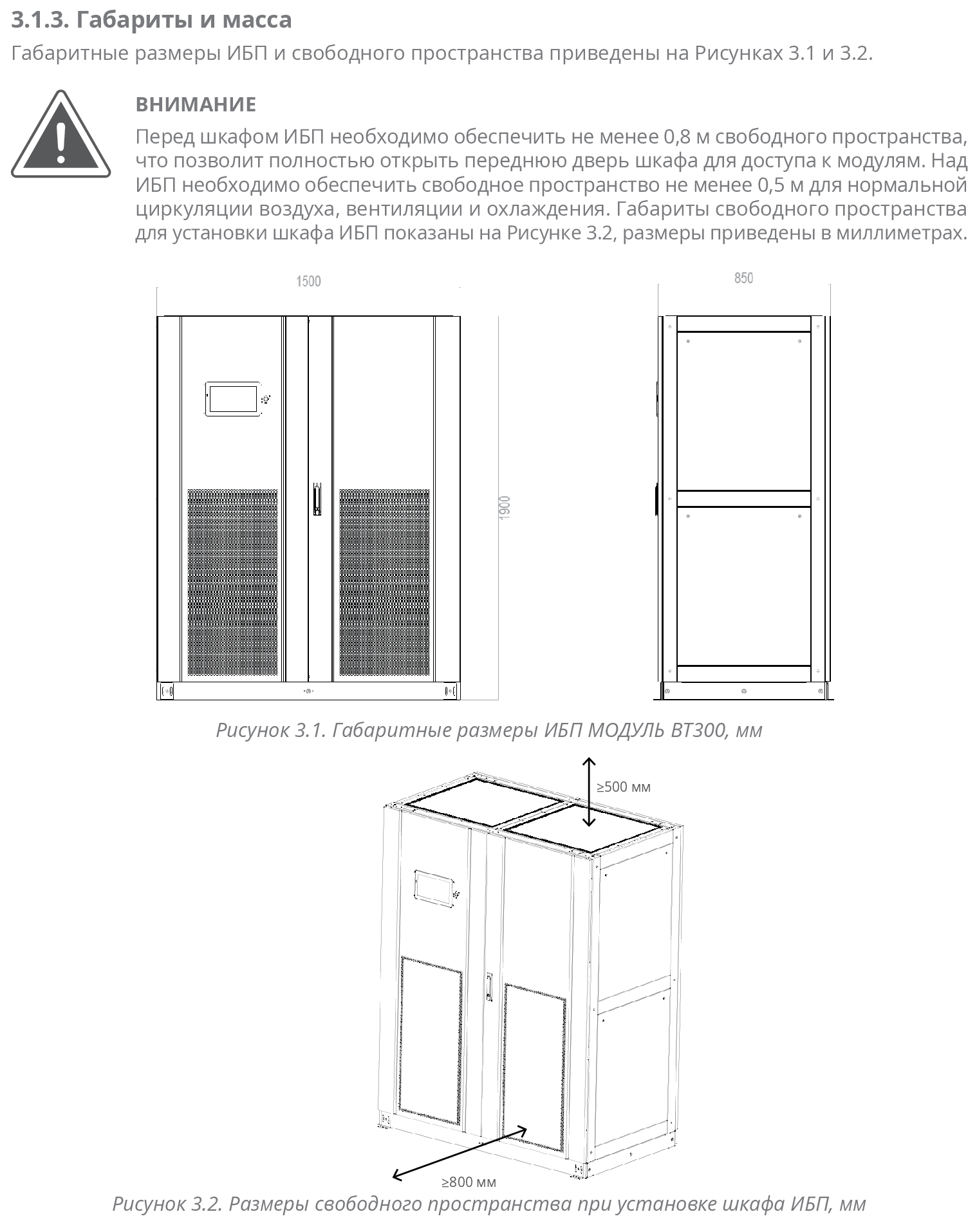

Путь заноса стоит проверить до поставки. Габарит шкафа BT300 1500 × 850 × 1900 мм, а шкафа МОДУЛЬ СК СК600М 1200 × 850 × 2000 мм при массе 460 кг. До места установки шкаф по руководствам едет в деревянной обрешётке со стальным кантом на поддоне и перемещается вилочным погрузчиком, а силовые модули МОДУЛЬ СК и BT300 едут отдельно в своей упаковке. Поэтому проёмы, лифт и повороты сверяются с габаритом ящика и погрузчика, а не только шкафа, и если ящик не проходит, место его разборки и дальнейший перенос согласуются с поставщиком до поставки.

Тепло ИБП равно его потерям: с КПД 96% это около 4,17 кВт с каждых 100 кВт нагрузки, а в режиме ЭКО с КПД 99% около 1 кВт. Охлаждение рассчитывается на потери в двойном преобразовании при нагрузке, под которую подобран ИБП, а не по ЭКО: из ЭКО источник сам возвращается в нормальный режим, как только параметры сети выходят из допустимых пределов. В ЦОД по СП 541.1325800.2024 резервируются наиболее важные элементы системы кондиционирования или кондиционеры целиком.

МОДУЛЬ СК забирает воздух спереди и выбрасывает назад, а BT300 забирает снизу или спереди, в зависимости от версии шкафа, и выбрасывает вверх, и охлаждение помещения строится под это направление. Ставить МОДУЛЬ СК нельзя там, где может быть токопроводящая пыль.

Вентиляция батарейной считается по водороду, который батареи выделяют в конце заряда. По ГОСТ Р МЭК 62485-2-2011 концентрация водорода должна оставаться ниже 4%, а ток газовыделения батарей VRLA, от которого зависит расход воздуха, при отсутствии данных изготовителя батареи берётся равным 1 мА на А·ч при флотирующем заряде и 8 мА на А·ч при ускоренном. В примере стандарта для 48 элементов VRLA ёмкостью 120 А·ч это 288 л/ч воздуха при флотирующем заряде и 2300 л/ч при ускоренном. После разряда МОДУЛЬ СК дозаряжает батарею именно ускоренным зарядом, поэтому расход стоит считать по ускоренному заряду.

Выброс вентиляции уходит наружу здания, а аварийный проход между батареями нужен шириной от 600 мм у свинцовых и 750 мм у литий-ионных батарей. При батарее выше 120 В постоянного тока, как у ИБП этого класса, для свинцовой добавляются меры безопасности при обслуживании, а ширину прохода у литий-ионной проект уточняет по МЭК 60364-4-41.

Герметичные батареи в общем невзрыво- и непожароопасном помещении по ПУЭ допустимы при заряде до 2,3 В на элемент и под вентиляционным зонтом. У МОДУЛЬ СК ускоренный заряд по умолчанию 2,40 В на элемент, а уставка настраивается от 2,30 до 2,45 В, поэтому в общем помещении ускоренный заряд ограничивается уставкой, а иначе батарея уходит в отдельное аккумуляторное помещение. Можно ли считать таким помещением вентилируемый батарейный шкаф, решает проект.

До монтажа в аккумуляторном помещении должны быть закончены отделка и опробованы отопление, вентиляция, водопровод и канализация. Огнестойкость, тушение и категорию помещения задаёт проект, а огнетушители выбираются по руководству модели: у МОДУЛЬ СК это только специализированные порошковые огнетушители для электроустановок под напряжением. Полный перечень требований собран в статье о требованиях к помещению для ИБП.

Что проверить в питании ИБП: ДГУ, нейтраль, УЗО и селективность?

Электрическая часть подводит молча: источник работает, пока генератор, автомат или нейтраль не попадут в режим, под который их не считали. С ДГУ ИБП работает, если генератор подобран и проверен вместе с ним, а нейтраль, защиту и селективность проект считает по документам модели.

По ГОСТ IEC 62040-3-2024 источник обязан работать с отклонением напряжения ±10%, частоты ±2%, дисбалансом 5% и суммарными гармониками напряжения до 8% в общедоступной сети и до 12% в промышленных и частных. По ГОСТ 32144-2013 в сети 0,4 кВ этот коэффициент до 8,0% в течение 95% времени и до 12,0% всё время. Поэтому у модели, заявленной только для общедоступной сети, стоит проверить запас для оставшихся 5% времени.

Гармоники входного тока у моделей заявлены числом: у МОДУЛЬ СК THDi меньше 2%, а входной коэффициент мощности от 0,99, у BT300 THDi до 3% при полной нагрузке, у МУЛЬТИПЛЕКС меньше 3%. Оборудование с током выше 75 А подключается к низковольтной сети общего назначения по соглашению с поставщиком электроэнергии и с учётом измеренных гармоник.

Характеристики генератора задаёт заказчик, типовое испытание изготовитель ИБП проводит на своём генераторе, а с генератором объекта ИБП испытывается на месте, только если такое испытание записано в программу испытаний и в договор: норма оставляет его соглашению сторон. Это те же приёмо-сдаточные испытания, где сетью служит генератор: полная нагрузка, синхронизация, пропадание и возврат питания и переход на байпас.

Генератор подбирается с учётом коэффициента мощности нагрузки, пуска двигателей и действия нелинейных нагрузок, это условия ГОСТ ISO 8528-5-2017. У МОДУЛЬ СК и BT300 сигнал работы от генератора заводится на сухой контакт, и в этом режиме заряд батарей можно отключить, а у BT300 ещё и ограничить ток заряда. Как генератор и ИБП настраивают вместе, показано в статье об ИБП и ДГУ.

С нелинейной нагрузкой нейтраль нагружается сильнее, и у МОДУЛЬ СК, когда такая нагрузка преобладает, сечение нейтральных проводников должно быть увеличено в 1,5-1,7 раза, так что уменьшать нейтраль против фазы нельзя.

Ставить УЗО на входе МОДУЛЬ СК и BT300 производитель не рекомендует, а в ЦОД критичные нагрузки по СП 541.1325800.2024 УЗО не защищают. При этом в разделе безопасности тех же руководств сказано, что от тока утечки нагрузки нужны дифференциальные автоматы или УЗО соответствующего номинала, без указания места. Место такой защиты лучше уточнить у производителя письменно.

«Парус электро» советует считать кабели и автоматы по полной мощности ИБП независимо от загрузки в момент ввода, а рекомендованные сечения приводят руководства моделей. У модульного ИБП полной считается мощность шкафа.

Рекомендованное сечение служит нижней границей, а не расчётом: по руководству МОДУЛЬ СК сечение выбирается по номинальным токам ИБП и действующим нормам, и проект проверяет его по этим нормам, в том числе с поправкой на кабели, проложенные группой. У МОДУЛЬ СК падение напряжения в линии батарей до 1%, а защита батарей стоит как можно ближе к массиву. Рекомендованные сечения этого руководства верны только для линий переменного тока до 50 м и постоянного до 30 м, при температуре до +35 °C и падении меньше 3% на переменном токе.

Селективность задаёт заказчик, а токи короткого замыкания инвертора и отключающую способность скоординированного с ИБП аппарата указывает изготовитель. У МОДУЛЬ СК и BT300 короткое замыкание на выходе ограничивается током 2,2 номинала в течение 200 мс, после чего источник переходит на байпас или отключается.

Поэтому селективность проверяется в двух режимах. При исправной сети ИБП после 200 мс ограничения уходит на байпас, ток короткого замыкания дальше идёт от сети, и с отходящими линиями должна быть селективна защита входа байпаса, иначе она отключит всю нагрузку. При работе от батарей ток ограничен 2,2 номинала ИБП, и отходящий автомат должен сработать при нём быстрее 200 мс, а это под силу только небольшим отходящим линиям.

Как принять поставку и не получить ИБП без документов?

ИБП без документов не пройдёт приёмку, а повреждённый в дороге может выйти из строя с первым же включением. Принимать поставку можно, когда есть сертификат или декларация по ТР ТС 004/2011 и другим распространяющимся на ИБП регламентам, документы на русском, протокол приёмо-сдаточных испытаний на серийный номер, а упаковка и комплектность сверены.

Оборудование напряжением от 50 до 1000 В выпускается в обращение только с сертификатом или декларацией о соответствии ТР ТС 004/2011 и другим распространяющимся на него регламентам Таможенного союза, со знаком ЕАС и документами на русском языке. Приёмо-сдаточные испытания по ГОСТ IEC 62040-3-2024 проходит каждый ИБП, как правило на заводе, а если нет, их проводит третья сторона, заменяют расчётом по аналогам или переносят на объект по согласованию с заказчиком. Заказчик вправе присутствовать при заводских испытаниях по выбранным пунктам, если это записано в договоре, а протокол стоит просить на серийный номер своего экземпляра.

На приёмке сверяются упаковка, спецификация и комплектность, а повреждения предъявляются перевозчику. Повреждённый ИБП включать нельзя: у МОДУЛЬ СК запуск при повреждениях или несоответствии описанию производителя запрещён, а после долгого хранения нужна полная проверка. ИБП обязан выдерживать хранение и перевозку в заводской упаковке при температуре от -25 до +55 °C и влажности 10-95% без конденсата, а батареи хранятся по условиям их изготовителя. Свой диапазон модель называет в документах, и у МОДУЛЬ СК хранение допускается от -40 до +70 °C.

Батареи VRLA хранятся заряженными и подзаряжаются по графику их изготовителя: «Парус электро» называет период перезаряда 9 месяцев при 15-20 °C и 3 месяца при 30-40 °C, а батарея, долго простоявшая разряженной, сульфатируется и приходит в негодность. Поэтому поставку батарей стоит привязать к пусконаладке либо записать в договор подзаряд на время хранения.

Руководства МОДУЛЬ СК, BT300 и МУЛЬТИПЛЕКС заявляют соответствие ГОСТ IEC 62040-1-2018, а этот стандарт заменён ГОСТ IEC 62040-1-2024, введённым 1 апреля 2026 года. Сертификат и декларация подтверждают соответствие ТР ТС 004/2011, а стандарты из перечня к нему применяются добровольно, поэтому ссылка документа на редакцию 2018 года сама по себе предложение не отсекает. Документ на серийное оборудование действует не больше 5 лет, и у него проверяется, что он зарегистрирован, не истёк и называет эту модель и этого изготовителя, а страна производства сверяется по паспорту изделия. Проверка до поставки и приёмка на объекте описаны в статье о монтаже и пусконаладке ИБП.

Кто вводит ИБП в работу и что записать в договор?

Ошибка первого пуска обходится дорого: байпас, оставленный замкнутым, выводит ИБП из строя, а ввод без аккредитованного инженера ставит под угрозу гарантию. Пусконаладка на месте обязательна: электроустановку по СП 76.13330.2016 опробуют по полной схеме на холостом ходу и под нагрузкой во всех режимах, а ИБП, собранному из блоков у заказчика, как правило, нужны ещё и свои пусконаладочные испытания на месте.

Пусконаладку ведёт организация с аккредитованной электролабораторией в четыре этапа, после индивидуальных испытаний заказчик получает протоколы испытаний и заземления, а монтаж заканчивается актом рабочей комиссии. По ГОСТ IEC 62040-3-2024 номинал и время работы от батарей испытываются на эталонной испытательной нагрузке, при которой ИБП выдаёт номинальную активную мощность. Поэтому испытание на номинальной нагрузке и программу испытаний на месте стоит записать в договор вместе с тем, чем эту нагрузку создают и кто её привозит. Испытание на реальной нагрузке, если при вводе она меньше номинала, не подтверждает ни номинала, ни расчётной автономии.

У МОДУЛЬ СК, BT300 и МУЛЬТИПЛЕКС установку, настройку, ввод и обслуживание ведёт только аккредитованный инженер, чья квалификация документально подтверждена производителем или его официальным представителем. Невыполнение этого условия, по словам производителя, может привести к риску для персонала, выходу оборудования из строя и аннулированию гарантии, поэтому документ об аккредитации инженера стоит проверить до договора.

Первый пуск идёт строго по руководству модели, и «Парус электро» тоже предупреждает не менять порядок пунктов. У МОДУЛЬ СК сигнал опережающего контакта внешнего сервисного байпаса заводится на плату сухих контактов заранее, иначе источник может запуститься с замкнутым байпасом, и замыкание входа и выхода выведет его из строя. У BT300 внешний механический байпас перед подачей питания на выпрямители в обязательном порядке отключается, иначе замыкание входа и выхода выведет устройство из строя и лишит его гарантии.

У МОДУЛЬ СК во время пусконаладки настраиваются тип и число батарей, связь с BMS, автоперезапуск, сухие контакты, удалённое аварийное отключение, параллель, тест и заряд батарей. Встроенный тест батарей при этом требует нагрузки от 20%. Работы и документы монтажа описаны в статье о монтаже и пусконаладке ИБП.

Как организовать сервис, чтобы нагрузка годами не оставалась без защиты?

Без обслуживания ИБП может годами держать нагрузку на байпасе без защиты: сервис «Парус электро» встречает ИБП, «перманентно находящийся в аварийном режиме». Поэтому «поставил и забыл» нельзя: объём и периодичность обслуживания берутся из документации изготовителя, а ЗИП, время восстановления и гарантия записываются в договор.

У батареи регулярно проверяются напряжение заряда, температура, ток подзаряда, напряжения элементов, вентиляция и клапаны, а ёмкость VRLA меряется по ГОСТ Р МЭК 60896-21-2013. Для МОДУЛЬ СК регулярный замер напряжения каждой батареи и периодический разряд VRLA рекомендованы, а проверка соединений и перегрева обязательна. Внутреннее сопротивление батарей, как пишет «Парус электро», в эксплуатации существенно меняется, поэтому в договор обслуживания стоит вписать и его замер по каждому блоку с исходными значениями, записанными при вводе. Изношенный блок на подзаряде по напряжению виден не всегда, а разряд, который его находит, идёт реже замеров.

«Парус электро» советует обслуживать трёхфазные ИБП раз в год, капитально раз в 5 лет, в неидеальных условиях и при особо важной нагрузке раз в полгода, а напряжения батарей в группе мерить раз в квартал или чаще. МОДУЛЬ СК передаёт данные через Ethernet с веб-интерфейсом SNMP/IoT, RS232, RS485, USB и сухие контакты, и эти сигналы стоит завести в диспетчерскую.

Силовой модуль МОДУЛЬ СК меняется без отключения нагрузки, если система в нормальном режиме, параметры байпаса в допустимых пределах и оставшиеся модули не перегрузятся, а при риске перегрузки систему вручную переводят на байпас. Модуль МОДУЛЬ СК весит 23 кг, и вынимают его вдвоём. В руководстве СК о модуле байпаса сказано двояко, горячая замена там и не рекомендуется, и поддерживается, поэтому порядок его замены стоит уточнить у производителя.

Готовность системы по ГОСТ IEC 62040-3-2024 выражается формулой A ≈ MTBF / (MTBF + MTTR), и при той же наработке на отказ она тем ниже, чем дольше восстановление. Поэтому состав ЗИП и место его хранения, на объекте или на складе сервиса в регионе, время реакции и срок ремонта стоит записать в договор. Ориентиры для него есть и в нормах: по старому ГОСТ 26416-85 срок службы агрегата от 10 лет, среднее время восстановления до 8 часов, гарантия 2,5 года с ввода.

У мощных ИБП ушедших брендов меню батарей, по словам «Парус электро», часто закрыто мастер-паролем, поэтому доступ к сервисному меню стоит проверить до покупки. Состав годового обслуживания дан в статье о регламенте обслуживания промышленного ИБП.

Какое предложение выгоднее за годы работы?

Два предложения с близкой ценой могут разойтись за годы эксплуатации, где КПД, замены батарей, сервис и простой складываются в свою цену. Поэтому по цене покупки сравнивать нельзя, а по стоимости жизненного цикла можно, если КПД взят средневзвешенный, схема резерва посчитана с её загрузкой, а батареи, сервис и цена простоя включены в расчёт. В предложениях по сервису стоит сверить, входит ли в цену обслуживания плановая замена вентиляторов и конденсаторов: по словам «Парус электро», для трёхфазных ИБП большой мощности производители рекомендуют капитальный ремонт раз в 5 лет с их заменой. МОДУЛЬ СК, BT300 и МУЛЬТИПЛЕКС сами подают сигнал, когда наступает срок замены конденсаторов и исчерпан ресурс вентиляторов модуля байпаса.

КПД заявляется вместе с потерями без нагрузки и меряется в четырёх точках: 25, 50, 75 и 100% нагрузки. Для ИБП свыше 10 кВт ГОСТ IEC 62040-3-2024 вводит средневзвешенный КПД с весами 0,25, 0,50, 0,25 и 0 для этих точек. Минимум средневзвешенного КПД для двойного преобразования свыше 200 кВт равен 89,0%, для 10-200 кВт 87,0%. Вес полной нагрузки в этой формуле нулевой, поэтому один паспортный КПД полной нагрузки для сравнения не годится.

МОДУЛЬ СК даёт в двойном преобразовании больше 96%, а BT300 96% от сети и 95% от батарей. У МУЛЬТИПЛЕКС документы расходятся: в техописании 2026 года стоит 96,5%, а в руководстве 2024 года 96%. Сравнивать поэтому стоит числа из документов одного года, а кривую КПД по загрузке запросить у производителя.

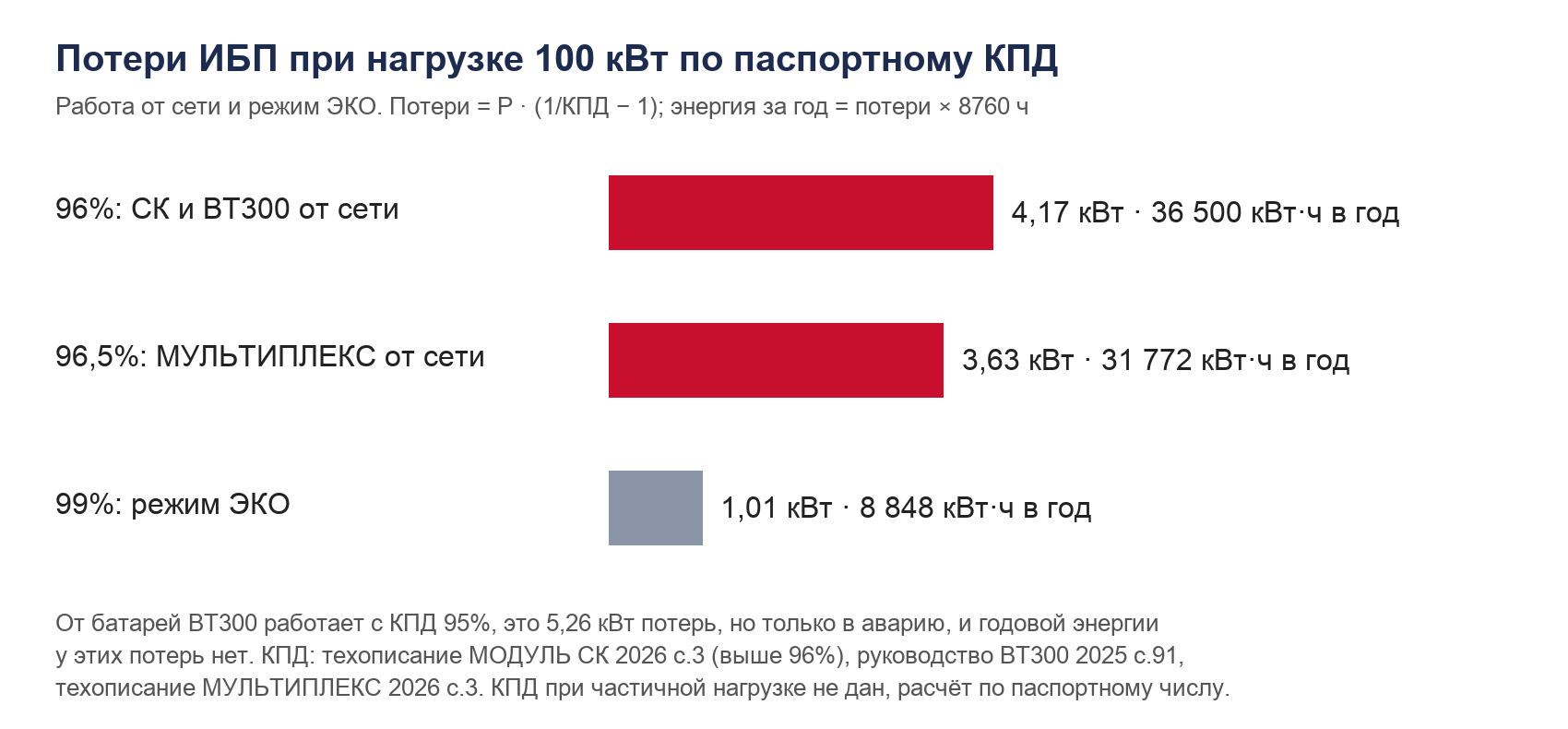

Потери равны P · (1/КПД - 1), и для нагрузки 100 кВт КПД 95% даёт 5,26 кВт потерь, 96% даёт 4,17 кВт, а 96,5% даёт 3,63 кВт. КПД 99% в режиме ЭКО даёт всего 1,01 кВт, но входит в расчёт, только если ЭКО включено после проверки нагрузки. Один процентный пункт КПД на такой нагрузке стоит около 1,1 кВт, и при круглосуточной работе от сети это 9 400-9 600 кВт·ч в год.

КПД 95% у BT300 относится к работе от батарей, а она идёт только в аварию, поэтому на графике этих потерь нет. Потери уходят в тепло, и его снимает охлаждение помещения, которое тоже потребляет энергию.

Схема резерва меняет и КПД, потому что, по словам «Парус электро», у большинства моделей максимум КПД лежит в зоне 50-70% номинала. В схеме 2N загрузка ограничена 50%, то есть в лучшем случае совпадает с нижней границей этой зоны, а в 2(N+1) она всегда ниже 50%, в примере «Парус электро» 33%, и лежит ниже зоны целиком. Свою модель поэтому стоит сверить с кривой производителя.

Цену простоя «Парус электро» предлагает считать формулой P = (t1 + t2) · (p1 + p2) + p3 + p4 + 20% · c. В ней t1 и t2 время отключения за квартал и время восстановления, p1 и p2 часовая стоимость работы оборудования и труда затронутых сотрудников, p3 штрафы от потребителей, p4 испорченные материалы, c стоимость оборудования.

Слагаемое 20% · c «Парус электро» советует учитывать при постоянной нестабильности сети: это снижение срока службы сложного электронного оборудования. Срочный ремонт и риски для сотрудников формула не учитывает, поэтому её результат служит нижней оценкой. Пример расчёта дан в статье о совокупной стоимости владения промышленным ИБП.

Какие вопросы задать проекту и производителю до договора?

Часть рисков нормы и документы закрывают только вопросом к проекту объекта или к производителю модели. Ответы на вопросы ниже лучше получить письменно до подписания договора, тогда каждый ответ статьи становится проверяемым условием.

Проекту объекта:

1. Расчёт нагрузки по пиковой мощности и пусковым токам, состав нагрузки и запас на рост.
2. Категория электроприёмников и особая группа, нужен ли ИБП как третий источник.
3. Схема резерва по анализу единых точек отказа.
4. Автономия, время пуска ДГУ, мощность ДГУ под ИБП и совместное испытание ИБП с ДГУ в программе пусконаладки.
5. Селективность защит в режиме байпаса и при работе от батарей с токами короткого замыкания инвертора.
6. Огнестойкость, тушение и категория помещения ИБП и батарей.
7. Условия поставщика электроэнергии для оборудования с током выше 75 А, если ИБП питается от сети общего назначения.
8. Программа испытаний и приёмки на объекте и источник испытательной нагрузки.
9. Цена простоя объекта.
10. Распространяется ли на ИБП глава 4.3 ПУЭ и задаёт ли она проходы у шкафа ИБП.

Производителю или поставщику:

1. Сертификат или декларация по ТР ТС 004/2011 с номером и сроком действия, изготовитель и страна производства.
2. Число ИБП в параллели и руководство по параллельной работе.
3. Место защиты от тока утечки, порядок замены модуля байпаса, токи короткого замыкания для проекта.
4. Кривая КПД при 25, 50, 75 и 100% нагрузки.
5. Гарантия, срок службы, состав и место хранения ЗИП, периодичность обслуживания.
6. Совместимость с ИБП выбранного литиевого кабинета и протокол связи с его BMS.
7. Аккредитация инженера, который ведёт пусконаладку, и сроки поставки.

Общий порядок выбора промышленного ИБП, от замеров до спецификации, дан в полном руководстве по выбору промышленного ИБП.

Источники

Нормы (ГОСТ, СП и ТР ТС со статусом «Действует» по каталогу Росстандарта, снимок 19.10.2026; ПУЭ по главам с изданием):

• Характеристики ИБП, испытания, КПД, схемы резерва: ГОСТ IEC 62040-3-2024.
• Безопасность ИБП и батарей в его составе: ГОСТ IEC 62040-1-2024, заменивший ГОСТ IEC 62040-1-2018, и ГОСТ Р МЭК 62040-1-2-2009.
• Батареи и батарейные установки: ГОСТ Р МЭК 62485-2-2011, ГОСТ Р МЭК 62485-5-2021 (ширину прохода у литий-ионной батареи выше 120 В он отсылает к МЭК 60364-4-41), ГОСТ Р МЭК 60896-21-2013, ГОСТ Р МЭК 60896-22-2015, ГОСТ Р МЭК 62619-2023, ГОСТ Р МЭК 62620-2016.
• Своды правил: СП 76.13330.2016, СП 541.1325800.2024, СП 6.13130.2025, СП 120.13330.2022, СП 12.13130.2009, СП 20.13330.2016.
• Низковольтные электроустановки и электропроводки: ГОСТ 30331.1-2013, ГОСТ Р 50571.5.52-2011.
• Качество электроэнергии, гармоники, генераторные установки: ГОСТ 32144-2013, ГОСТ Р 51317.3.4-2006, ГОСТ ISO 8528-5-2017.
• Норма 1985 года как ориентир для договора: ГОСТ 26416-85 (агрегаты бесперебойного питания).
• Комплект ЗИП и техническое обслуживание: ГОСТ 18322-2016.
• Подтверждение соответствия оборудования на 50-1000 В: ТР ТС 004/2011.
• Правила устройства электроустановок: ПУЭ, гл. 1.2 (7-е изд.) и гл. 4.4 (6-е изд.); применимость гл. 4.3 (6-е изд.) к ИБП вынесена вопросом проекту.

Документы производителей ИМПУЛЬС и YELLOW (файлы base.sstmk.ru открываются без входа):

• МОДУЛЬ СК 50-600 кВА: техописание, 2026; руководство по эксплуатации, версия 1.1.001, 2025.
• МУЛЬТИПЛЕКС 25-300 кВА: техописание, 2026; руководство по эксплуатации, версия 1.1.002, 2024.
• МОДУЛЬ BT300-7 300 кВА: руководство по эксплуатации, версия 1.1.001, 2025; буклет «ИБП ИМПУЛЬС BT-300 с вертикальным выдувом», файл 2025 года.
• Листовка YELLOW «Модульные батарейные кабинеты с батареями YELLOW LFP», файл 2018 года.

Публикации «Парус электро» (производитель ИБП и батарей):

• Трехфазный ИБП: как рассчитать необходимую мощность, 2024.
• Выбор трехфазного ИБП, 2024.
• Резервирование систем бесперебойного питания, 2024.
• Параллельная работа ИБП, 2024.
• Последовательное подключение трехфазного ИБП, 2024.
• Особенности эксплуатации трехфазных ИБП, 2024.
• Аккумуляторные батареи для ИБП, 2020.
• Как исключить отказы аккумуляторов ИБП, 2025.
• Преимущества аккумуляторов ИБП, 2025.
• Потери при отключении электроэнергии, 2019.
• Как подобрать АКБ для замены в ИБП ушедших брендов, 2025.
• ИБП на основе трансформаторной схемы, 2022.
• Где применяется трехфазный ИБП?, 2025.
• Выбор ИБП для медицинских учреждений, 2019.
• Будущее за модульными ИБП, 2023.
• Глоссарий, раздел публикаций.

Обзоры ups-info.ru:

• Повышение надежности централизованной системы бесперебойного электропитания.
• Электроснабжение ЦОД. Часть 2, часть 3 и часть 4.
• Концепция построения систем бесперебойного и гарантированного электроснабжения.
• Основные понятия и термины, Трехступенчатая классификация ИБП по IEC 62040-3 и ИБП с двойным и дельта-преобразованием.
• Литий-ионные батареи Delta Electronics.
• Заземление нагрузки ИБП: теория и практика. Часть I и Проблемы высших гармоник в современных системах электропитания.
