Монтаж ИБП и пусконаладочные работы (ПНР): требования, этапы, расценки в смете

Монтаж и ПНР — это две разные работы

Их регулярно смешивают в одну строку договора, и именно отсюда растут потом споры о том, кто виноват в некорректной работе системы.

Монтаж — это механика и электрика: установка ИБП на подготовленное место, крепление, разделка и ввод силовых, сигнальных и интерфейсных кабелей, устройство силовой обвязки, подключение, маркировка кабелей и проводов, установка датчика температуры АКБ. Работа монтажной организации, результат виден глазами.

Пусконаладка (ПНР) — это проверки, настройка и испытания: контроль правильности подключения, измерения, поочерёдный запуск узлов, настройка параметров ИБП и батарейной линейки, тесты переходов между режимами, проверка работы под реальной нагрузкой, интеграция в мониторинг, инструктаж персонала. Результат виден в протоколах.

Что проверить до поставки оборудования

Самая дорогая ошибка в монтаже ИБП совершается до того, как оборудование приехало на объект. Проверять нужно четыре вещи.

1. Прочность пола. Производитель требует проверить прочность пола до установки, и для этого в документации прямо указана нагрузка: 658 кг/м² для 160 кВА, 679 для 200 кВА и 766 для 250 кВА. Это средние значения по пятну — под опорами и роликами локальная нагрузка выше. Отдельно считается батарейная часть: она часто тяжелее самого ИБП.

2. Температура и кондиционирование. Рекомендованная температура в помещении — 20-25 °C, максимально допустимая 40 °C. Но ключевое ограничение задают не ИБП, а батареи: эксплуатация выше 20 °C сокращает срок службы АКБ, и в документации есть прямая ссылка на рекомендации VDE 0510. Тепловыделение считается по мощности и КПД:

Холодопроизводительность кондиционирования должна полностью компенсировать тепло от ИБП и других источников в помещении, с запасом 10-20%. Пятнадцать киловатт тепла от одного шкафа — это отдельная сплит-система, которую тоже желательно резервировать: при её отказе ИБП уйдёт в перегрев именно тогда, когда он нужен.

3. Само помещение. Закрытое, с доступом только квалифицированного персонала, чистое и непыльное, с вентиляцией или кондиционированием. И одна деталь, о которой забывают в 9 случаях из 10: в помещении нужна однофазная розетка с заземлением — для электроинструмента, контрольных приборов и связи наладчиков. Без неё бригада на пусконаладке будет тянуть удлинитель через полобъекта.

4. Электромагнитная обстановка. ИБП создаёт радиочастотные помехи, и наличие RFI-фильтров не гарантирует, что рядом стоящие видеокамеры или мониторы не поймают наводку. Если по проекту рядом чувствительное оборудование — разносите их до монтажа, а не после жалоб.

Полный чек-лист по помещению мы разбирали отдельно: требования к помещению для ИБП.

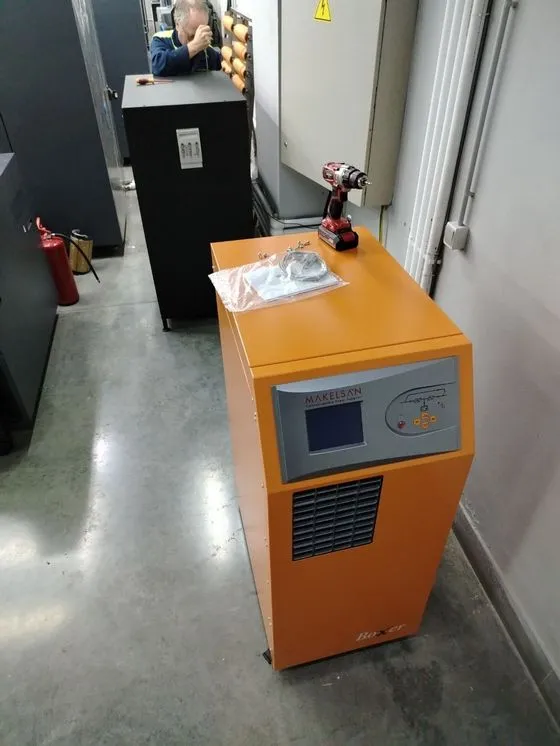

Приёмка, хранение, такелаж

ИБП мощностью от 100 кВА — это несколько сотен килограммов в одном корпусе, а от 300 кВА счёт идёт на тонны. Требования простые, но нарушаются регулярно:

• транспорт и погрузочные средства должны обладать грузоподъёмностью и характеристиками, позволяющими безопасно переместить именно этот шкаф, — считать нужно по фактической массе, а не «по ощущениям»;
• перемещение — только по ровной горизонтальной поверхности. Порог, ступенька, кабельный лоток на полу — это уже риск повреждения силовой части;
• после установки положение шкафа следует менять как можно реже;
• хранение — в заводской упаковке, в сухом чистом помещении, при температуре от −15 до +45 °C. Не на улице и не друг на друга.

Два ограничения по срокам, которые критичны для строек с плавающим графиком.

Батареи разряжаются на складе. Приблизительный срок хранения необслуживаемых АКБ без подзарядки: 6 месяцев при 20 °C, 3 месяца при 30 °C, 2 месяца при 35 °C. Каждые дополнительные 10 °C сверх рекомендованных 20 °C сокращают срок хранения вдвое. Если оборудование пролежало на объекте лето в неохлаждаемом помещении, батареи нужно как минимум подзарядить, а в худшем случае — менять. Это прямой убыток, которого можно избежать графиком поставки.

Хранение больше года требует проверки в сервисе. Часть функций ИБП определяется параметрами в памяти RAM, которую поддерживает резервная батарейка на плате блока управления. При хранении дольше года эти параметры перед вводом в эксплуатацию должны быть проверены и подтверждены в сервисном центре. То есть «достали со склада и включили» — не вариант.

Размещение: зазоры и параллельные системы

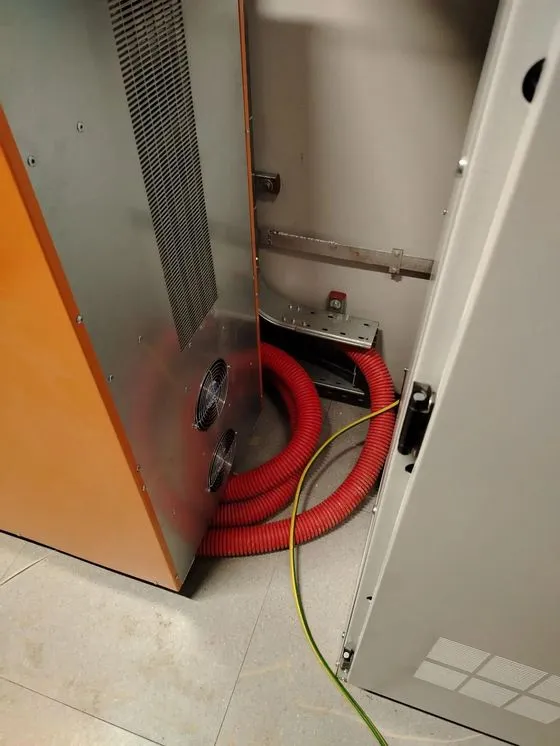

Здесь начинается собственно монтаж. Ключевое — понимать логику воздушного потока: у промышленных ИБП этого класса забор воздуха идёт спереди, а выброс — назад и вверх. Отсюда и требования к зазорам.

По серии LevelUPS 160-250 кВА требования выглядят так:

• с боков зазор не нужен — шкаф можно ставить вплотную к стене или другому оборудованию;
• спереди и сзади — не менее 1 метра, сверху — не менее 0,4 метра;
• эксплуатация при меньших зазорах недопустима даже временно: производительность снижается, ИБП может перегреться.

Метр спереди — это не только вентиляция, но и обслуживание: все клеммы, выключатели и интерфейсные слоты у таких машин выведены на переднюю панель, и доступ к ним нужен и при монтаже, и через десять лет при замене вентиляторов.

Для параллельных систем добавляются два условия. Первое: ИБП располагаются рядом, «стенка к стенке», допустимое расстояние между ними — не более 0,8 метра. Второе, и его нарушают чаще: разница длин силовых кабелей между ИБП не должна превышать 25% — отдельно по входным линиям (от вводного щита до входных клемм каждого ИБП) и отдельно по выходным (от выходных клемм до щита нагрузки). Причина физическая: разное сопротивление линий даёт неравномерное распределение нагрузки между параллельными аппаратами — и фактический резерв системы оказывается меньше расчётного.

Монтаж стоечных ИБП: рельсы и комплекты

Отдельная тема, по которой чаще всего задают вопросы: как ставить в стойку стоечные модели и что нужно докупать.

• ИБП должен опираться на рельсы или полку, а не на «уши». Передние крепёжные уголки фиксируют аппарат в стойке, но не рассчитаны на то, чтобы держать его вес. Для трёхфазного ИБП в корпусе 3U это десятки килограммов, для батарейного модуля — сопоставимо.
• Комплект для монтажа в стойку — обычно опция, а не часть поставки. Рельсы (в том числе типоразмера 2U), кронштейны и крепёж нужно проверять по спецификации на этапе заказа. Обнаружить их отсутствие в день монтажа — стандартный сценарий срыва графика.
• Тяжёлое — вниз. ИБП и батарейные модули ставятся в нижние юниты: это и устойчивость стойки, и удобство обслуживания.
• Проверьте глубину стойки с запасом на кабели. Силовые кабели ИБП имеют минимальный радиус изгиба, и «в габарит по паспорту» аппарат влезает, а с подключёнными кабелями дверь уже не закрывается.
• Не перекрывайте перфорацию. В стойке поток «фронт — тыл»: заглушки на пустых юнитах и организация горячего/холодного коридора работают и здесь.

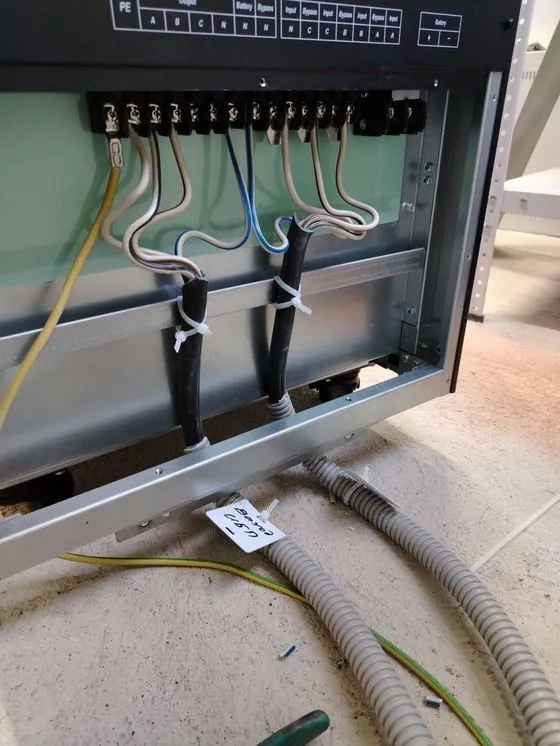

Электрическая часть: кабели, автоматы, заземление

Самый ответственный раздел, и здесь у производителей формулировки максимально жёсткие.

Система заземления. ИБП рассчитан на работу в трёхфазных четырёхпроводных сетях с заземлением типа TN-C-S, TN-S или TT по IEC 60364-3, причём в сети TT использовать УЗО на входе ИБП не рекомендуется. При подключении к сети с изолированной нейтралью (IT) на входе нужен четырёхполюсный автоматический размыкатель. А если сеть трёхпроводная, без нейтрали, — требуется опциональный трансформатор, преобразующий трёхпроводную сеть в четырёхпроводную; подробно про этот случай — в статье про трансформаторные ИБП.

Коммутационные аппараты. Для подключения ИБП к сети и к нагрузке используются только трёхполюсные выключатели: разрыв нейтрального проводника недопустим. Это одна из самых частых ошибок монтажа — поставить «привычный» четырёхполюсный автомат. По типу защиты производитель указывает предохранители gR или аналогичные автоматические выключатели — и на стороне переменного тока (3×380/220, 3×400/230, 3×415/240 В), и в цепях АКБ.

Дифференциальная защита. Если по проекту на входных цепях стоят выключатели с защитой от утечки, нужно учитывать большой ток утечки на землю, который создают шумоподавляющие конденсаторы ИБП. Рекомендация производителя — самый большой подходящий номинал и задержка срабатывания, иначе защита будет отключать исправную систему.

Нейтральный проводник. При нелинейных нагрузках токи в нейтрали в отдельных режимах превышают фазные в 1,5 раза — сечение нейтрального проводника считается с учётом этого, а не «как фазный».

Заземление. Защитный проводник должен соединять корпус каждого шкафа и корпус ИБП отдельным проводником с контуром заземления — не шлейфом через соседнее оборудование. Типичные сечения: 50 мм² для 160 кВА, 70 мм² для 200 кВА, 90 мм² для 250 кВА, при длине кабеля не более 5 метров.

Ориентировочные значения по серии LevelUPS 160-250 кВА:

Батарейная часть

По трудозатратам и по количеству ошибок батарейная часть нередко тяжелее самого ИБП. Что важно на монтаже:

• Конфигурация линейки. У серии LevelUPS 160-250 кВА это 62 аккумулятора: два плеча по 31 штуке. Ошибка в схеме сборки плеч — типичная причина того, что система не выходит на штатный режим заряда.
• Защита обязательна и стоит рядом с батареями. В цепях внешних аккумуляторов применяются быстродействующие предохранители (типа gR или аналогичные автоматы на напряжение постоянного тока 660 В), а блок предохранителей размещается максимально близко к АКБ — это вопрос безопасности работ с батарейным массивом.

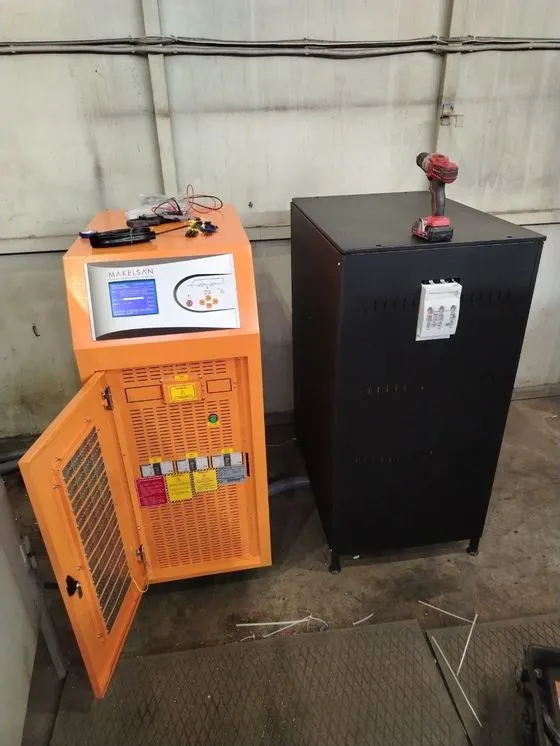

• Расстояние до ИБП имеет значение. Батарейный шкаф ставится как можно ближе. Дальше 5 метров — обязателен внешний щит батарейных предохранителей возле АКБ. Дальше 10 метров — необходимо увеличивать сечение соединительного кабеля.
• Батарейный кабель и щит предохранителей в штатный комплект поставки не входят. Это отдельная строка спецификации, и её пропуск — классическая дыра в бюджете проекта.
• Только трёхполюсные выключатели в цепи АКБ. И не забывайте про датчик температуры батарей: разъём для него на ИБП предусмотрен, а вот подключить его на монтаже забывают регулярно.

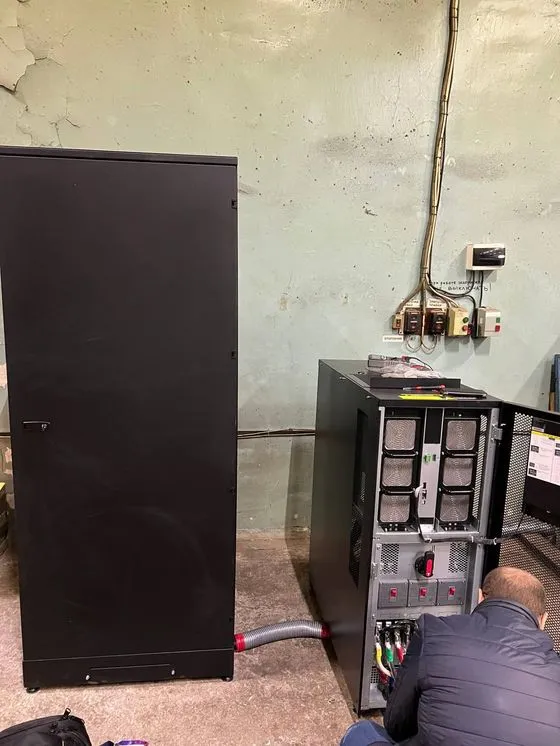

Пусконаладка: что именно делают

Чтобы разговор о ПНР был предметным, вот последовательность работ, которую мы считаем минимально достаточной для трёхфазного ИБП.

1. Внешний осмотр и проверка на транспортные повреждения — до подачи любого напряжения.
2. Ревизия подключений. Проверка соответствия проекту, фазировки, прозвонка цепей, контроль момента затяжки силовых клемм: после транспортировки соединения ослабевают, и плохой контакт на 400 амперах — это будущий пожар.
3. Измерения. Сопротивление изоляции, сопротивление заземляющего устройства, проверка порядка чередования фаз на вводе и на линии байпаса.
4. Проверка батарейного массива до подключения к ИБП: суммарное напряжение, полярность плеч, напряжение отдельных блоков.
5. Предзаряд шины постоянного тока и поочерёдное включение узлов в предусмотренном производителем порядке: вводной выключатель, выпрямитель, инвертор, выходной выключатель.

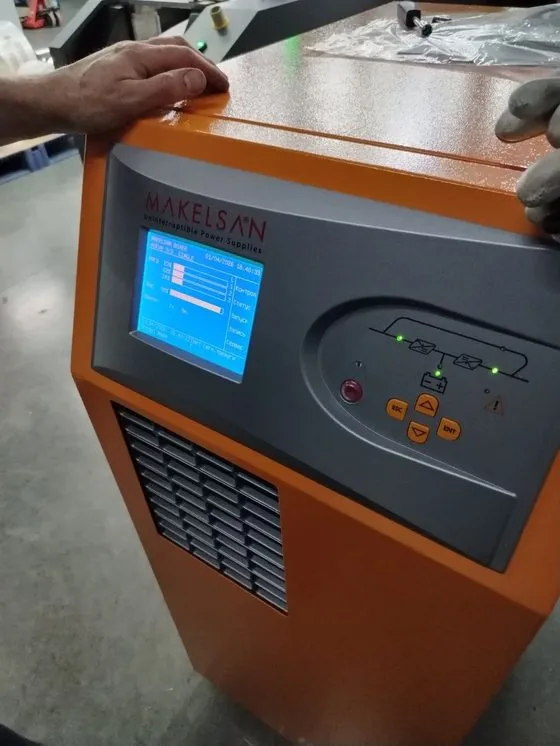

6. Проверка параметров. Входные и выходные напряжения и частота, синхронизация с линией байпаса, ток и режим заряда АКБ.
7. Тесты режимов. Переход на работу от АКБ и обратно, переход на статический байпас и обратно, работа механического (сервисного) байпаса, проверка кнопки аварийного отключения EPO.
8. Для параллельных систем — проверка распределения нагрузки между ИБП и работоспособности кольцевой линии связи, в том числе при имитации обрыва кабеля связи.
9. Настройка. Параметры выхода, тип и ёмкость батарей, ток заряда, температурная компенсация, экономичный режим, календарь автотестов, пороги предупреждений.
10. Мониторинг. Подключение и проверка интерфейсов: RS232/RS485 (Modbus), карта SNMP, сухие контакты, интеграция в диспетчеризацию объекта. Ставить ИБП и не выводить аварии в диспетчерскую — значит узнать об отказе батарей через два года, когда они уже не спасут.
11. Работа под реальной нагрузкой с контролем токов, симметрии фаз и температурного режима помещения.
12. Инструктаж персонала заказчика под подпись: что означают индикация и мнемосхема, что делать при аварии, что категорически нельзя делать (например, отключать вводной выключатель при работе на нагрузку).

Если из этого списка выполнены пункты 5 и 6 — это не пусконаладка, а включение.

Документы по итогам работ

Здесь важно разделить обязательный минимум и то, что оформляется по ситуации.

Что оформляется всегда:

• акт монтажных и пусконаладочных работ — заполняется и подписывается сторонами;
• акт ввода в эксплуатацию — заполняется и подписывается сторонами;
• регистрация подключённого оборудования у производителя — выполняется по итогам ввода в эксплуатацию.

Эти три пункта — не формальность и не «бумага для папки». Именно они фиксируют, что оборудование введено в работу корректно, и именно на них опирается разговор с производителем по гарантии.

Что оформляется по ситуации. Остальные документы тоже могут быть заполнены, но объём зависит от сложности системы и требований заказчика. В этот перечень обычно попадают:

• протоколы измерений — сопротивление изоляции, заземление;
• развёрнутый протокол испытаний режимов работы;
• ведомость настроенных параметров ИБП и батарейной линейки;
• исполнительная схема подключения с фактическими сечениями и номиналами защит;
• лист инструктажа персонала.

Для одиночного ИБП средней мощности на несложном объекте обязательного комплекта достаточно. Для параллельной системы, для объекта с приёмочной комиссией или там, где заказчик ведёт исполнительную документацию по всему электроснабжению, состав расширяется — этот вопрос лучше проговорить на этапе договора, чтобы потом не собирать документы задним числом.

Стоимость и расценка в смете

Стоимость монтажа и ПНР по ИБП не считается процентом от цены оборудования — этот ориентир даёт ошибку в разы в обе стороны. Реально на трудоёмкость влияют:

• мощность и масса — от них зависит потребность в такелаже и в людях;
• количество аккумуляторов и способ их размещения (шкаф или стеллаж) — на больших линейках это основная часть монтажных трудозатрат;
• длина и сечение кабельных линий, включая батарейные, и сложность трассы;
• параллельная система — это не «умножить на два», а плюс работы по симметрированию линий и настройке связи между ИБП;
• условия работ: действующий объект, ночные технологические окна, необходимость переключения нагрузки на время монтажа;
• удалённость объекта и требования по допускам персонала.

Если работы идут по сметным нормам, полезно знать два практических момента. Первый: нормативная таблица на устройства бесперебойного питания заканчивается на мощности 60 кВА — по более мощным ИБП сметчики либо применяют норму по аналогии с обоснованием, либо считают индивидуально по трудозатратам, и этот вопрос лучше снять с заказчиком заранее, а не на этапе проверки сметы. Второй: пусконаладка идёт отдельным разделом по нормам на пусконаладочные работы электротехнических устройств и в монтажные расценки не входит.

И то, что почти всегда забывают включить в смету: батарейный кабель, щит батарейных предохранителей, монтажный комплект для стоечных моделей и работы по кондиционированию помещения под фактическое тепловыделение.

Восемь ошибок, которые дороже всего

1. Оборудование приехало, а пол не проверен. Итог — либо ИБП стоит в коридоре, либо усиление перекрытия в авральном режиме.
2. Не заложено кондиционирование под фактическое тепловыделение. Пятнадцать киловатт тепла в закрытом помещении — это перегрев и снижение мощности летом. И именно запас по холоду даёт возможность согласованно уменьшить зазоры, если помещение тесное.
3. Четырёхполюсный автомат на входе или выходе. Разрыв нейтрали недопустим — только трёхполюсные аппараты (исключение оговорено отдельно для сетей IT).
4. Заземление шлейфом. Корпус каждого шкафа подключается к контуру отдельным проводником, длиной не более 5 метров, сечением по мощности.
5. АКБ в другом помещении «потому что там место есть». Дальше 5 метров — щит предохранителей у батарей, дальше 10 — увеличенное сечение. Без этого получаем и просадку напряжения, и небезопасный массив.
6. Оборудование месяцами лежит на стройке. Батареи разряжаются за 2-6 месяцев в зависимости от температуры; после хранения дольше года параметры из памяти ИБП нужно проверять и подтверждать в сервисном центре.
7. В параллельной системе кабели разной длины. Разница больше 25% — и нагрузка распределяется неравномерно, а резерв оказывается меньше расчётного.
8. Работы закрыты без актов. Нет подписанных актов монтажных и пусконаладочных работ и акта ввода в эксплуатацию, оборудование не зарегистрировано у производителя — и разговор по гарантии начинается с нуля.
