ИБП Импульс: обзор трёхфазных серий — от стойки до мегаватта

Что за бренд

Импульс — торговая марка систем защиты электропитания с собственными подразделениями проектирования и разработки (R&D), производства и сервисной поддержки. Для эксплуатации важнее другое: сервис и запчасти в России — склад расходников, ремонтная база и инженеры, которые выезжают на объект.

Отдельный нюанс, который регулярно всплывает при госзакупках. Требование о национальном режиме в ТЗ закрывается не брендом, а конкретным артикулом: в реестр Минпромторга включена часть линейки, а не бренд целиком. Поэтому проверять позицию нужно по реестру под конкретный артикул — на этапе подготовки заявки, а не после выигрыша конкурса. Мы такую проверку делаем в рамках подбора.

Что действительно сильно у бренда с точки зрения эксплуатации — это сервисная сеть по России и наличие технической поддержки на русском языке. Для оборудования, которое ставится на 10-15 лет, это часто важнее паспортных долей процента КПД.

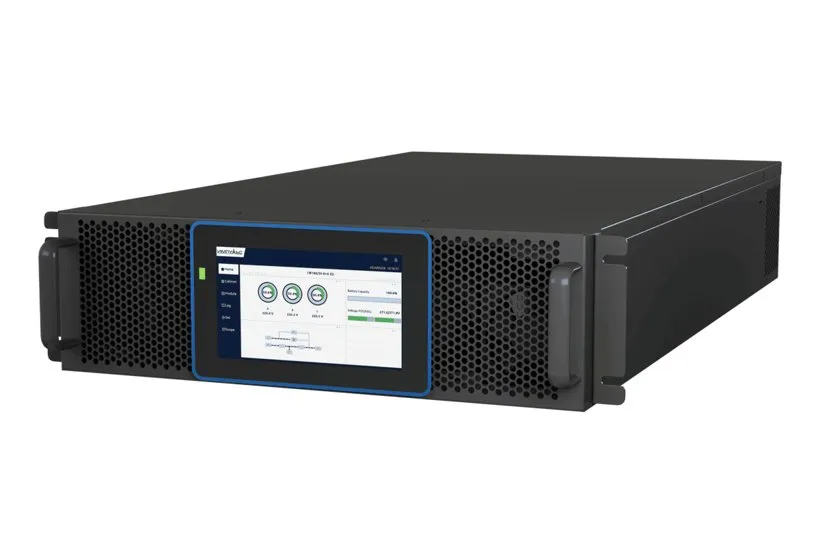

Форвард 33 — трёхфазный ИБП в стойку 19″

Серия для тех, у кого всё оборудование живёт в стойках и ставить на пол отдельный моноблок некуда. Диапазон — 10, 15, 20, 30 и 40 кВА, все модели с выходным коэффициентом мощности 1: 10 кВА это честные 10 кВт.

Главная особенность — компактность по высоте. Модели 10-30 кВА выполнены в корпусе 440 × 936 × 130 мм, то есть занимают в стойке всего 3U. Тридцать киловатт мощности в трёх юнитах — это плотность, которой у напольных моноблоков не бывает в принципе. Модель на 40 кВА чуть крупнее: 438 × 955 × 174 мм.

Второй сильный аргумент — гибкая конфигурация фазности. Один и тот же аппарат настраивается на работу в режимах 3/3, 3/1 и 1/1. Это снимает классическую проблему объектов с меняющимся составом оборудования: сегодня трёхфазная нагрузка, завтра однофазная — менять ИБП не придётся.

Что ещё в активе серии:

• технология полного DSP-контроля (цифровое управление);
• сенсорный графический 7″ дисплей;
• интеллектуальное управление зарядом и разрядом АКБ;
• параллельная работа до 4 устройств;
• все коммуникационные интерфейсы штатно: RS485 (Modbus-RTU), RS232, USB, сухие контакты.

Кому подходит: серверные, ЦОД малого и среднего размера, телеком, банковское оборудование, торговые терминалы — там, где стойка уже есть и место в ней дороже места на полу.

Фора 33 — моноблоки 10-100 кВА

Самая массовая трёхфазная серия бренда и, пожалуй, самая понятная: напольные моноблоки двойного преобразования, 3ф/3ф, выходной коэффициент мощности 1 по всему ряду. Мощностной ряд: 10, 15, 20, 30, 40, 60, 80 и 100 кВА.

Ключевая развилка внутри серии — конфигурация по батареям, и она отражена прямо в названии:

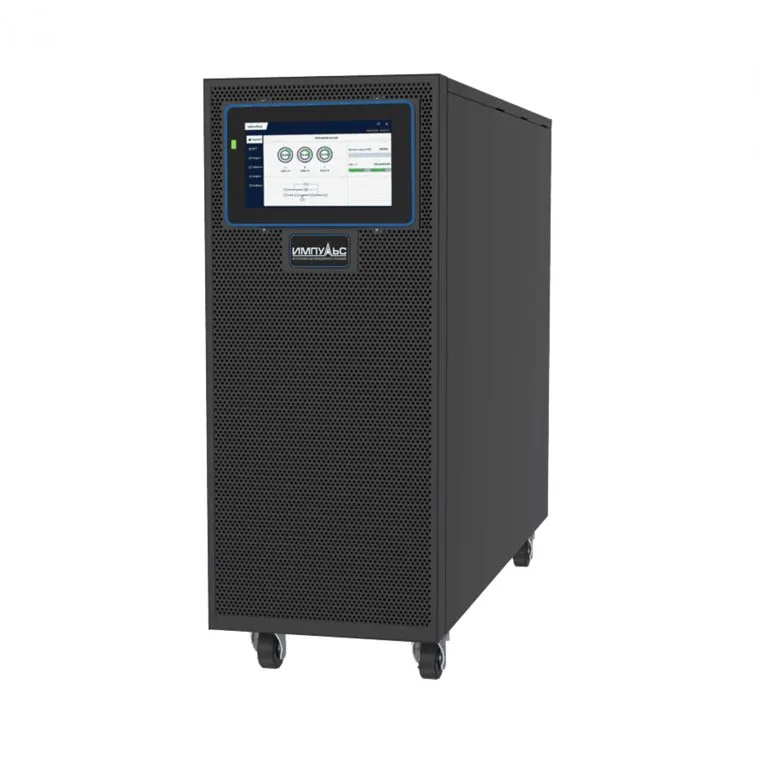

• ФОРА 33хх — исполнение со встроенными АКБ. Внутрь корпуса помещается 40, 80 или 120 аккумуляторов 12 В / 9 Ач, в старших моделях — до 160. Батареи стоят в металлических кассетах с возможностью «горячей» замены, что заметно упрощает обслуживание через 10-12 лет.
• ФОРА Н 33хх — исполнение под внешние АКБ. Корпус кратно легче и компактнее: например, ФОРА Н 3310 весит 43 кг против 143 кг у версии со встроенными батареями.

Отдельно отметим модификации ФОРА 33хх-40 / -80, где число означает количество встроенных аккумуляторов, — это компромисс между габаритом и автономией.

Технически по всему ряду:

• КПД выше 96% в нормальном режиме и в режиме работы от АКБ, 98% в ECO;
• входной коэффициент мощности ≥ 0,99, THDi < 3% — ИБП не «мусорит» гармониками в питающую сеть;
• широкий вход 304-478 В (линейное) с работой от 228 В при линейном снижении мощности, поддержка работы с генератором;
• встроенный веб-интерфейс с поддержкой SNMP/IoT через Ethernet — редкость для этого ценового уровня, обычно SNMP это отдельная платная карта;
• параллельная работа до 4 ИБП, «холодный старт» (опция), 7″ сенсорный дисплей;
• перегрузка: до 110% — 60 минут, 111-125% — 10 минут, 126-150% — 1 минута.

Габариты старших моделей: ФОРА 3360 — 500 × 865 × 1250 мм (200 кг), ФОРА Н 33100 — 380 × 1170 × 900 мм и всего 95 кг без батарей.

Кому подходит: универсальный выбор для серверных, узлов связи, административных зданий и небольших производств. Мы подробно разбирали 10-киловольт-амперные и стокиловольт-амперные модели серии в обзорах ИБП 10 кВА и ИБП 100 кВА.

Модульные серии: Мультиплекс и Модуль

Здесь бренд закрывает два разных сценария модульности.

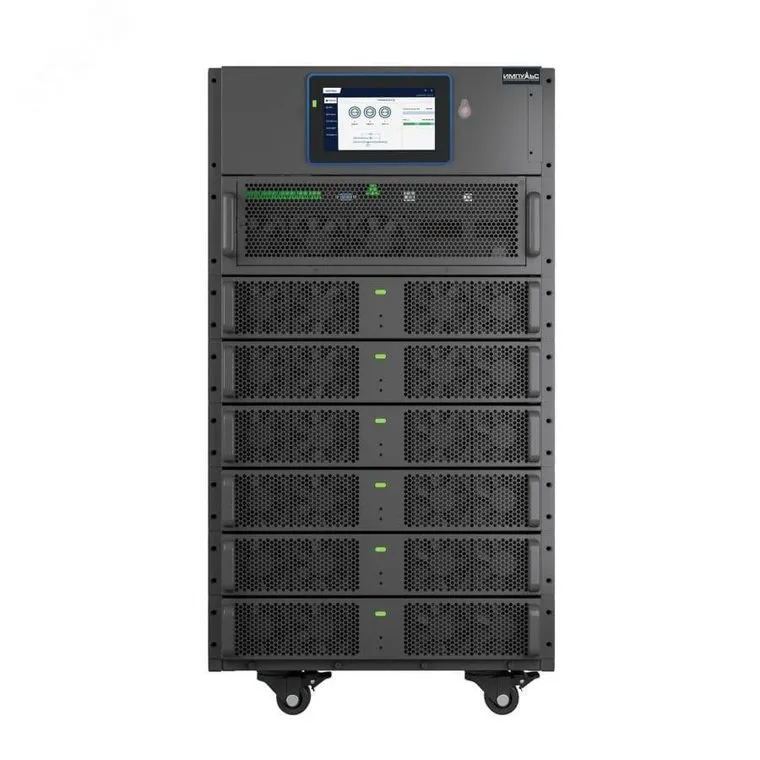

Мультиплекс — модульность в стойке

Серия построена на силовых модулях по 10, 15 и 20 кВт высотой 2U, которые устанавливаются в стоечный или напольный шкаф. Выпускается в двух диапазонах: 10-120 кВА и 25-300 кВА.

Что это даёт на практике:

• горячая замена силовых модулей — отказавший модуль меняется без остановки нагрузки;
• резервирование N+1 внутри одного шкафа — не нужен второй ИБП;
• масштабирование — сегодня 80 кВт, через год 120: доставляются модули, а не меняется система;
• КПД 96,5% в нормальном режиме и 99% в ECO;
• выходной коэффициент мощности 1, гибкая конфигурация ввода 3/3, 3/1 или 1/1;
• параллельно до 6 ИБП, но не более 32 силовых модулей в системе;
• поддержка литиевых LFP-батарей через интерфейс к BMS;
• функция «умного сна» — при низкой нагрузке лишние модули отключаются, поднимая КПД;
• силовой модуль весит 15-16 кг — заносится руками, в отличие от моноблока на 350 кг.

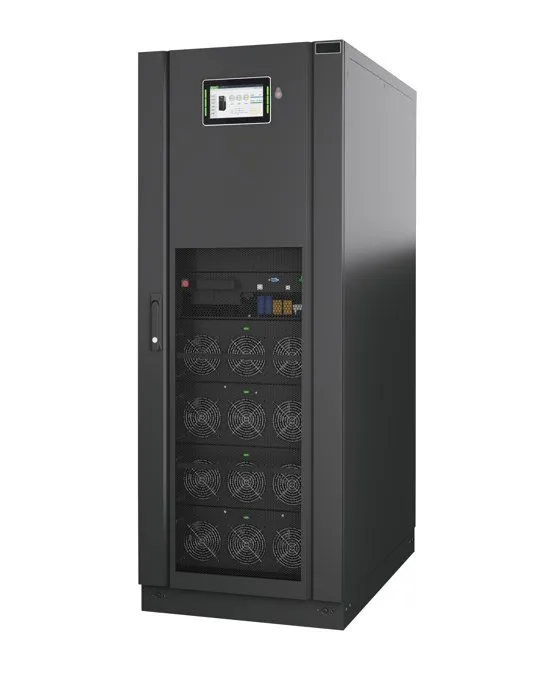

Модуль — модульность большой мощности

Линейка для крупных объектов, где счёт идёт на сотни киловатт и мегаватты: Модуль СК 50-600 кВА, Модуль 50-2000 кВА, Модуль 600-1200 кВА и отдельное исполнение Модуль BT. Это уже уровень дата-центров и промышленных комплексов, где модульная архитектура выбирается не ради компактности, а ради отказоустойчивости и возможности наращивать мощность без остановки объекта.

Кому подходит: Мультиплекс — серверные и ЦОД малого и среднего размера; Модуль — крупные ЦОД, промышленные комплексы, объекты с горизонтом роста в сотни киловатт.

Промышленные серии: Боксер и Триатлон

Две серии, рассчитанные на тяжёлую нагрузку. Обе заявлены производителем для одних и тех же областей: медицинское и диагностическое оборудование, лифтовое оборудование, промышленное оборудование, системы автоматизированного управления производством.

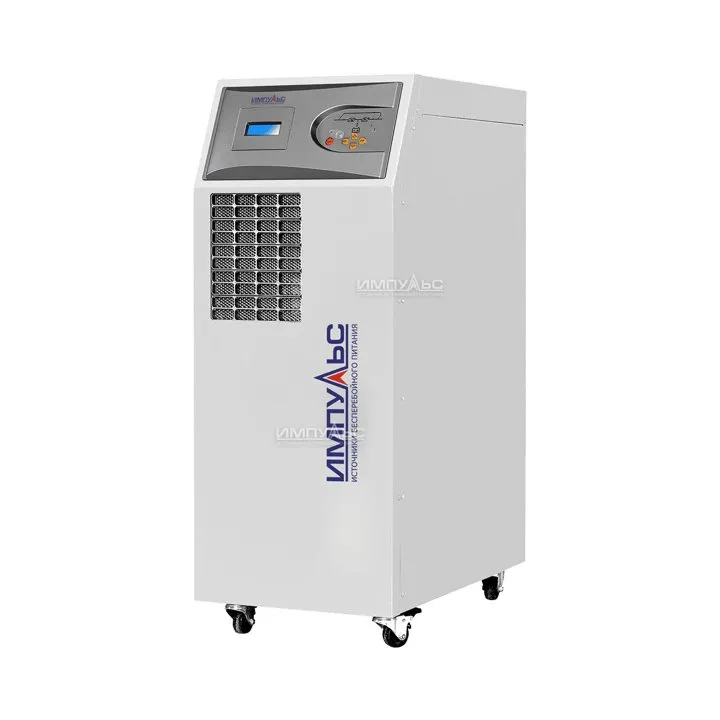

Боксер — 10-120 кВА

Промышленный моноблок с выходным коэффициентом мощности 0,9: 10 кВА здесь это 9 кВт, 100 кВА — 90 кВт. Для моторной нагрузки это норма, но при расчёте «впритык» киловатты нужно считать честно.

• IGBT-выпрямитель и инвертор с технологией ШИМ, цифровое управление DSP;
• входной THDi < 3%, входной коэффициент мощности > 0,99;
• интеллектуальное управление батареями;
• параллельная работа до 8 устройств;
• габариты: 460 × 805 × 1107 мм для 10-60 кВА, 886 × 776 × 1657 мм для 80-120 кВА.

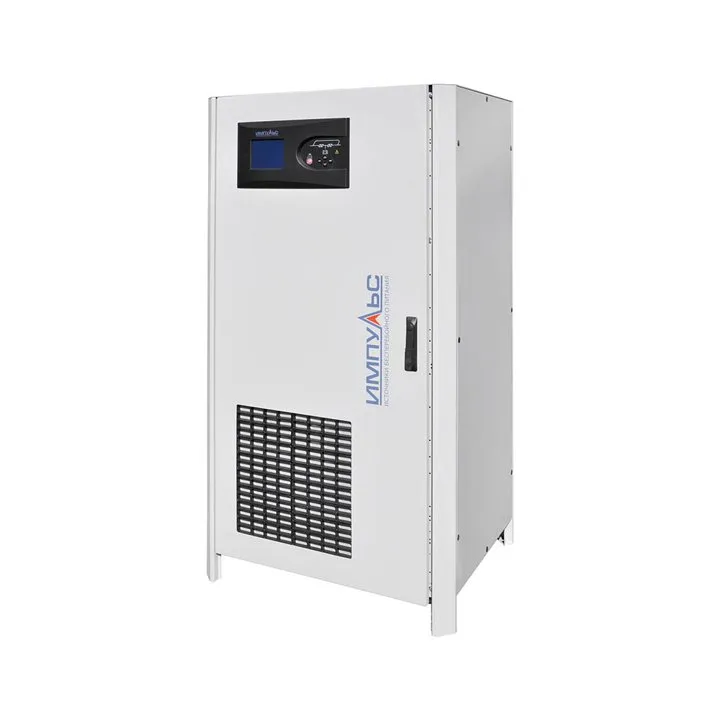

Триатлон — 10-1000 кВА

Старшая промышленная серия с трёхуровневой технологией преобразования выпрямителя и инвертора. Именно она даёт главное преимущество: КПД до 96% при типовой нагрузке 50-75% против 93% у традиционных ИБП. На мощности в сотни киловатт эти три процента превращаются в существенную экономию за год.

Что важно в стандартных функциях серии:

• режим рекуперации энергии обратно в сеть — принципиально для регенеративных нагрузок;
• раздельный ввод выпрямителя и байпаса;
• работа с общей батарейной ёмкостью;
• встроенный статический и сервисный байпас;
• датчик температурной компенсации заряда;
• защита от обратного пробоя, плавный старт выпрямителя, резервированный блок питания;
• «холодный старт» (опция), параллельная работа до 8 ИБП.

Мощностной ряд впечатляет диапазоном: 10, 15, 20, 30, 40, 60, 80, 100, 120, 160, 200, 250, 300, 400, 500, 600, 800 и 1000 кВА. Габариты растут соответственно — от 490 × 805 × 1190 мм у младших моделей до 2000 × 870 × 2050 мм у мегаваттных.

Трансформаторные версии: когда нужна гальваническая развязка

У обеих промышленных серий есть исполнения со встроенным трансформатором гальванической изоляции нагрузки — Боксер С и Триатлон Т. Триатлон Т выпускается в диапазоне 10-200 кВА (11 моделей).

Зачем это нужно. Изолирующий трансформатор физически разделяет входную и выходную цепи, формирует собственную нейтраль и убирает гальваническую связь нагрузки с питающей сетью. Это требуется там, где есть особые требования по заземлению и разделению источников — классические примеры — медицинские помещения и отдельные промышленные объекты.

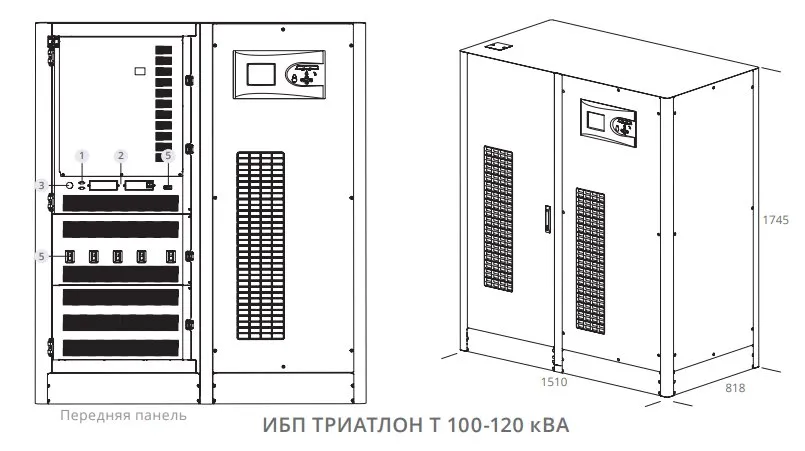

Габариты Триатлон Т по диапазонам: 517 × 862 × 1382 мм (10-20 кВА), 517 × 1130 × 1630 мм (30-40 кВА), 1466 × 771 × 1593 мм (60-80 кВА), 1510 × 818 × 1745 мм (100-120 кВА), 1750 × 868 × 1832 мм (160-200 кВА).

БКН — решение для лифтов и станков с рекуперацией

Это, пожалуй, самая интересная позиция в портфеле бренда — и одна из немногих, где решение закрывает проблему, о которую спотыкается большинство обычных ИБП.

Суть проблемы. Лифтовое оборудование относится к потребителям I категории электроснабжения и требует двух независимых источников. На практике часто нужен и третий — чтобы обеспечить непрерывность работы на время коммутации вводов или на время запуска генератора. Но современные лифтовые системы работают в режиме генерации: при движении кабины в определённых режимах привод отдаёт энергию обратно. И когда эта энергия приходит на выход обычного ИБП, результат предсказуем — отключение ИБП или его выход из строя.

Ровно та же физика работает на станках с ЧПУ и приводах с частотным регулированием: при торможении двигатель переходит в генераторный режим. Мы сталкивались с этим на реальных объектах и знаем, чем он заканчивается для неподготовленного оборудования — разбор нашего кейса со станками и БКН на 45 кВт ниже в этом разделе.

Первая часть решения — ИБП с рекуперацией. Онлайн-ИБП двойного преобразования, способный работать с регенеративной нагрузкой, при появлении обратного тока переключается в обратный режим и перенаправляет избыточную мощность обратно в питающую сеть. Это возможно благодаря зеркальной схеме выпрямителя и инвертора и отсутствию в схеме бустеров и отдельных зарядных устройств.

Но есть ограничение, и оно критическое. Рекуперация в сеть работает только тогда, когда внешняя сеть есть. При пропадании питания выпрямитель ИБП отключается — и девать возвращаемую энергию становится некуда. То есть именно в аварийном режиме, ради которого ИБП и ставился, защита от обратных токов перестаёт работать.

Вторая часть решения — блок БКН. Блок контролируемой нагрузки подключается по выходу ИБП, между ИБП и нагрузкой, параллельно ей. Работает так: при возникновении генерации на выходе ИБП и одновременном переходе ИБП в режим работы от АКБ блок автоматически подключает резистивную нагрузку, на которой рассеивается генерируемая лифтом или станком мощность. Уровень нагрузки регулируется автоматически — в соответствии с генерируемой мощностью и напряжением в цепях постоянного тока ИБП.

Три следствия, которые стоит проговорить заказчику:

1. Комплект «ИБП + БКН» обеспечивает работу во всех режимах — включая полное отсутствие внешнего электроснабжения, когда одной рекуперации недостаточно.
2. В нормальном режиме система экономит электроэнергию — генерируемая нагрузкой мощность возвращается в сеть, а не сжигается.
3. Надёжность не страдает. БКН включён параллельно нагрузке и не добавляет дополнительных узлов коммутации в цепь «ИБП — нагрузка».

Решения ИМПУЛЬС-БКН выпускаются в диапазоне мощностей от 3 до 500 кВА, то есть закрывают и одиночный лифт в жилом доме, и станочный парк на производстве.

Кейс: три станка с рекуперацией и БКН на 45 кВт

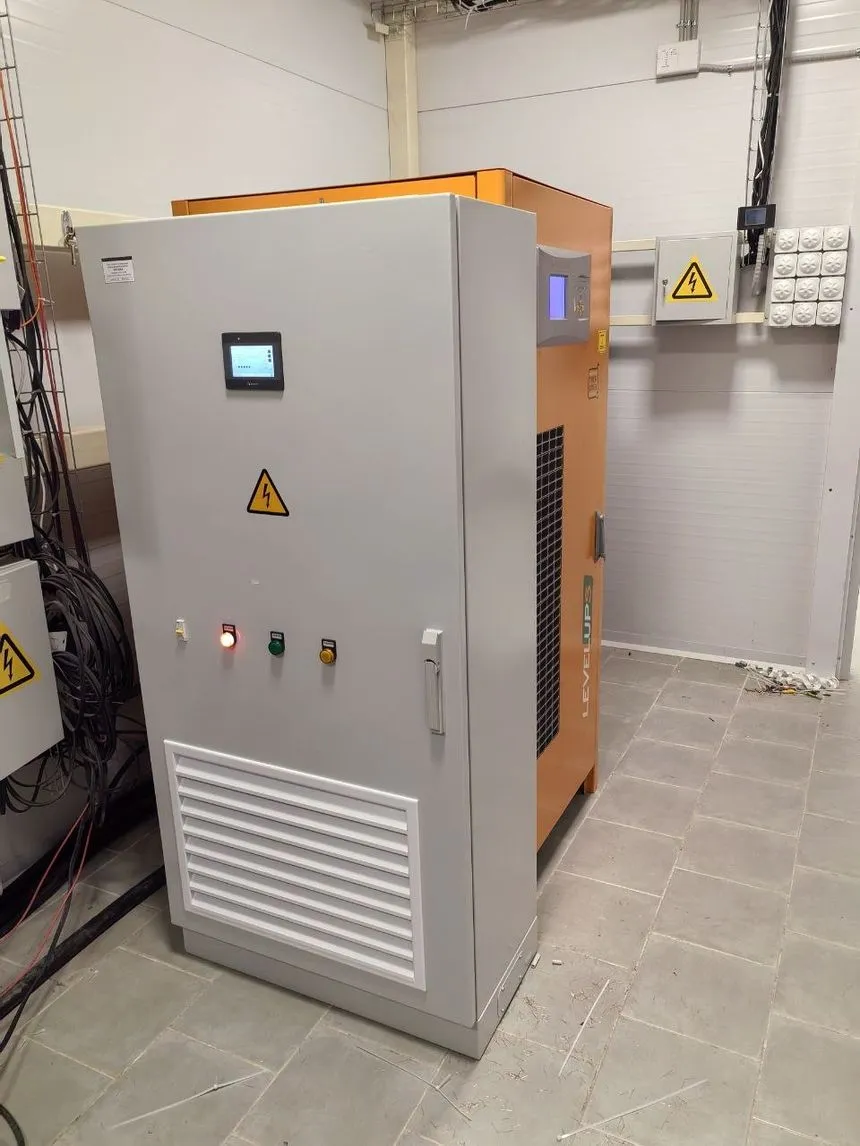

Всё описанное выше — не теоретическая конструкция. У нас есть реализованный объект ровно с этой задачей, и он хорошо показывает, как считается такой комплект.

Что защищали. Три станка с частотно-регулируемыми приводами. Каждый при торможении отдаёт обратно до 12 кВт — то есть классическая регенеративная нагрузка, на которой обычный ИБП уходит в защиту или выходит из строя.

Что поставили. ИБП Makelsan Levelups — то есть тот же аппарат, что продаётся под маркой Триатлон, с поддержкой работы на регенеративную нагрузку и возвратом энергии в сеть. И дооснастили его блоком контролируемой нагрузки на 45 кВт, чтобы закрыть тот самый режим, в котором рекуперация в сеть не работает — при пропадании внешнего питания.

Почему именно 45 кВт. Считали по худшему сценарию: одновременное торможение всех трёх станков — это 3 × 12 = 36 кВт обратной мощности, которую в автономном режиме нужно куда-то деть. Брать блок «впритык» под расчётную цифру неправильно: он должен рассеивать пик, а не работать на пределе своей характеристики. Поэтому взяли ближайшую большую мощность — 45 кВт, с запасом около 25%.

Логика подбора БКН в общем виде выглядит так:

1. определить обратную мощность каждого потребителя в режиме генерации — по паспорту привода или по данным наладчика;
2. сложить их по худшему сценарию одновременности (для станочного парка это обычно все машины сразу, для лифтов — расчёт по группе);
3. добавить запас и выбрать ближайший типоразмер вверх;
4. проверить, что сам ИБП поддерживает работу на регенеративную нагрузку — БКН не заменяет это свойство, а дополняет его в автономном режиме.

Итог: комплект работает и при наличии сети (энергия возвращается в питающую сеть), и при её пропадании (энергия рассеивается на БКН). Станки останавливаются штатно, ИБП не уходит в защиту.

Сводная таблица серий

Как выбрать

Если свести всё к практическим развилкам:

• всё оборудование в стойке → Форвард 33;
• нужен универсальный напольный ИБП с автономией без отдельного шкафа → Фора 33 со встроенными АКБ;
• нужна автономия побольше и место под батарейный шкаф есть → Фора Н 33;
• серверная или ЦОД, важны резервирование и рост мощности → Мультиплекс;
• крупный объект, сотни киловатт и выше → Модуль или Триатлон;
• станки, приводы, промышленная нагрузка → Боксер или Триатлон;
• особые требования по заземлению, медицина → трансформаторные Боксер С / Триатлон Т;
• лифты и станки с рекуперацией → ИБП с поддержкой регенеративной нагрузки плюс блок БКН;
• госзакупка с национальным режимом → проверять конкретную позицию по реестру Минпромторга, а не серию целиком.

И главное: на этом уровне мощности выбор серии — только половина задачи. Вторая половина — расчёт автономии по кривым разряда, проверка помещения и корректная работа с характером нагрузки. Именно на этом этапе выясняется, что запрошенная мощность отличается от нужной, а «подходящая по каталогу» модель не подходит по факту.
