ИБП 10 кВА 380 В: какие бывают трёхфазные модели и как выбрать

Почему на 6-8 кВА предлагают именно 10

Это, пожалуй, самый частый спор при подборе трёхфазного ИБП. Заказчику нужно защитить оборудование мощностью 4, 5, 6, 7 или 8 кВА — он и запрашивает ИБП ровно такой мощности. А в ответ получает предложение на 10 кВА и закономерно напрягается: похоже, что ему продают лишнее.

Логика заказчика была абсолютно рабочей ещё несколько лет назад. Пока на российском рынке работало большинство европейских производителей, трёхфазный ИБП на 8 кВА можно было спокойно купить — например, у APC by Schneider Electric. Номинальный ряд был плотным, и под нагрузку 6 кВт находилась машина «впритык».

К 2026 году картина другая. Даже если вы найдёте трёхфазный ИБП на 8 кВА, его стоимость окажется выше, чем у 10 кВА от производителей, реально представленных в России. Причина простая: остатки ушедших брендов едут по параллельному импорту с соответствующей наценкой и без нормальной сервисной поддержки, а у присутствующих на рынке производителей трёхфазная линейка начинается именно с 10 кВА — это их самый массовый и потому самый выгодный по цене номинал.

Поэтому когда под трёхфазный 3D-принтер мощностью 6 кВт мы предлагаем ИБП 10 кВА — это не попытка продать «с запасом». Это одновременно и самое дешёвое, и технически правильное решение: вы получаете новое оборудование с гарантией, сервисом и запчастями в стране, запас по мощности под будущие нагрузки — и платите за это меньше, чем за формально «подходящую по цифре» восьмёрку.

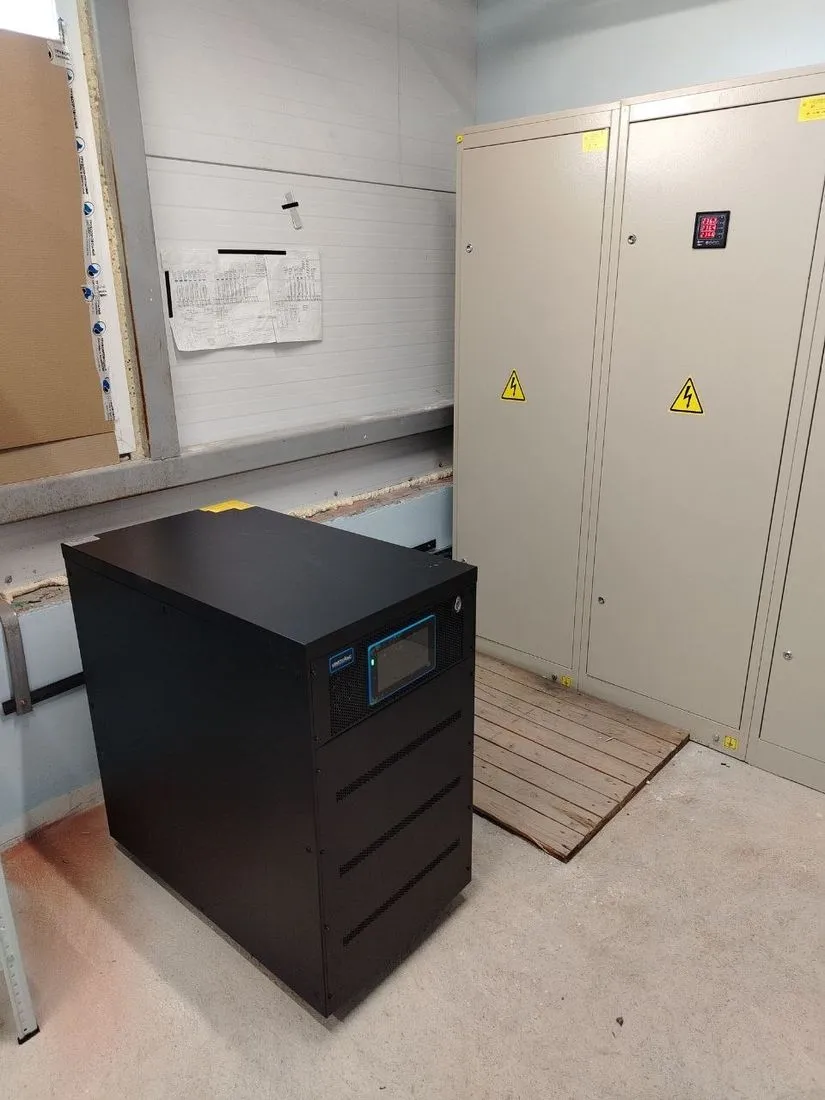

Импульс ФОРА 3310 — компактный моноблок 3/3 с батареями внутри

Трёхфазный вход и выход (3/3, 380 В), полные 10 кВА / 10 кВт — выходной коэффициент мощности равен единице, никакого пересчёта в уме не требуется. Сервис и запчасти — в России.

Главная особенность модели — батареи живут внутри корпуса. В ФОРА 3310 помещается 40, 80 или 120 аккумуляторов 12 В / 9 Ач, то есть до трёх линеек по 40 штук. И всё это в корпусе 500 × 864 × 922 мм — меньше половины квадратного метра площади пола. Для сравнения: чтобы получить сопоставимую автономию на «голом» ИБП, вам понадобился бы отдельный батарейный шкаф, а это ещё как минимум столько же места плюс межблочная кабельная линия.

По нашим расчётам на разрядных таблицах, одна линейка из 40 батарей даёт порядка 8-12 минут при полной нагрузке — этого достаточно для штатного запуска ДГУ или корректного завершения технологического цикла. Три линейки поднимают автономию примерно до 35-45 минут. Точная цифра всегда считается под конкретную модель АКБ и реальную нагрузку, поэтому в ТКП мы приводим расчёт, а не «типовое» значение из рекламной брошюры.

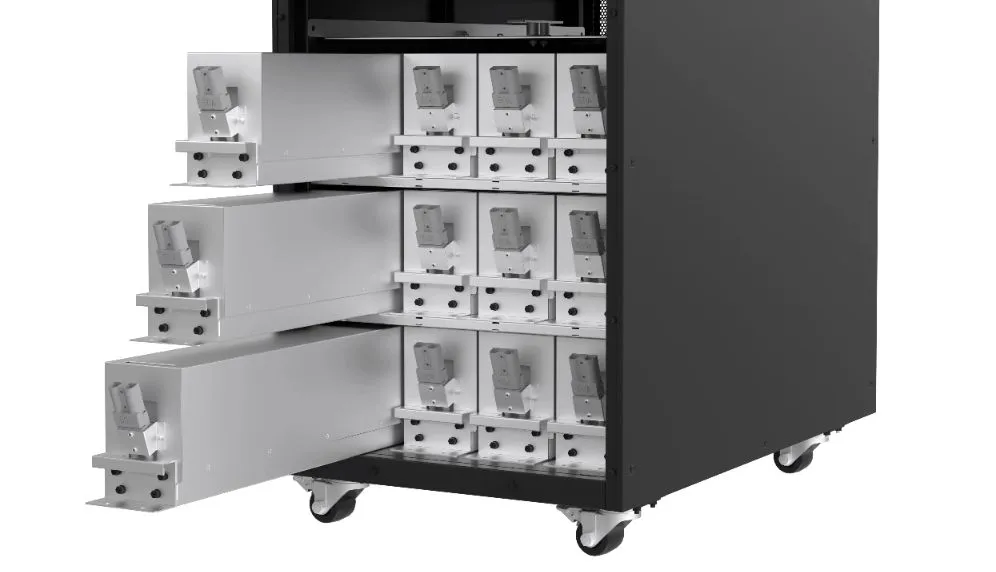

Второй практичный момент — металлические кассеты. Батареи не лежат на полках россыпью, а стоят в выдвижных кассетах с возможностью «горячей» замены. На практике это значит, что через 10-12 лет, когда придёт время менять АКБ, инженер меняет их по одной, не разбирая весь массив и не останавливая нагрузку.

Что ещё есть в паспорте и пригодится в работе:

• КПД выше 96% в нормальном режиме и в режиме работы от батарей, 98% в ECO;
• входной коэффициент мощности ≥ 0,99 и THDi < 3% — ИБП не «мусорит» гармониками в питающую сеть и не требует переразмеривания вводных автоматов;
• перегрузочная способность: до 110% — 60 минут, 111-125% — 10 минут, 126-150% — 1 минута;
• параллельная работа до 4 устройств для наращивания мощности или резервирования N+1;
• сенсорный 7″ дисплей, RS232, RS485, USB, смарт-слот, сухие контакты, EPO;
• «холодный старт» от батарей — опция;
• перезаряд до 90% ёмкости — около 8 часов.

Кому подходит: тем, у кого есть щитовая или техническое помещение, но нет желания городить отдельный батарейный шкаф. Классические сценарии — серверная стойка, кассовый узел, узел связи, стоматологический кабинет.

Ippon Innova Unity RT 3-3 — стоечный и мультифазный

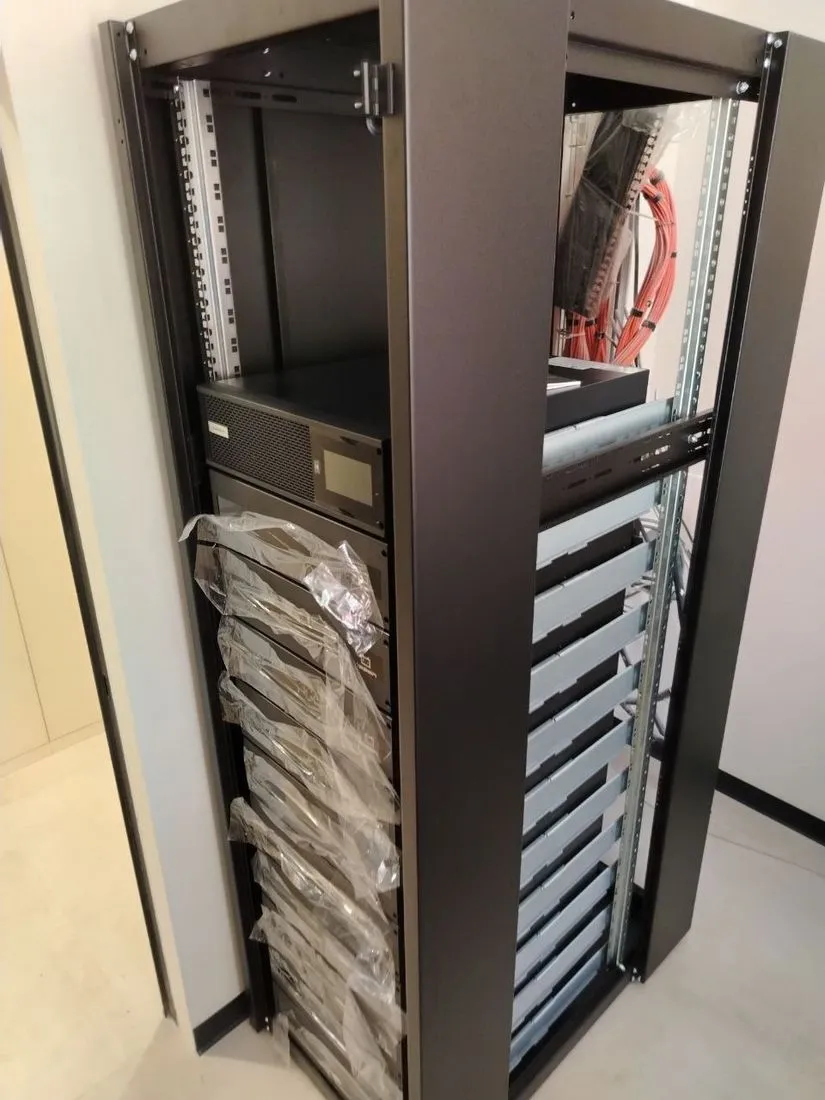

Если ФОРА 3310 — это «поставить на пол в щитовой», то Innova Unity RT 3-3 — это «встроить в стойку 19″». Модель совместима со стандартными стоечными шкафами, а форм-фактор при необходимости меняется: тот же аппарат можно поставить и вертикально.

По компоновке и подходу это близкий аналог машин Eaton — платформа, хорошо знакомая инженерам по серверным. Мощность — 10 кВА / 10 кВт (PF = 1), размеры модуля 438 × 559 × 258 мм (Ш × Г × В), масса 84,8 кг.

Три сильные стороны именно этой модели:

Мультифазность. Один и тот же ИБП конфигурируется в трёх режимах: 3/3, 3/1 и 1/1. То есть если у вас сегодня трёхфазная нагрузка, а завтра на этом месте окажется однофазная — менять оборудование не придётся, достаточно перенастроить. Для арендуемых площадок и объектов с меняющимся составом оборудования это редкое и очень практичное свойство.

Заводской модуль байпаса. Идёт в комплекте, а не докупается отдельным шкафом. Это значит, что вывести ИБП в ремонт или на регламентное ТО можно, не гася нагрузку, — и для этого не нужно проектировать внешнюю обвязку.

Наращиваемая автономия. Внутри стоят 20 батарей 12 В / 9 Ач (шина ±120 В), а сверху к системе подключается до 4 дополнительных батарейных модулей EBM. Автономия набирается модулями в ту же стойку, без отдельного шкафа и без переделки помещения.

Из остального паспорта: КПД выше 95% в линейном режиме и выше 98% в ECO, время переключения 0 мс, ток заряда регулируемый 1-13 А (заряд до 90% за 3 часа), защита от высоковольтных выбросов 445 Дж, сенсорный ЖК-экран, USB type B, RS232, EPO, сухие контакты и универсальный слот для карт. До трёх ИБП объединяются в параллельную систему. Тепловыделение — 1700 BTU/час, это около 0,5 кВт тепла, которые придётся отвести из стойки.

Кому подходит: серверные и телеком-объекты, где всё оборудование живёт в стойках и ставить на пол отдельный моноблок просто некуда.

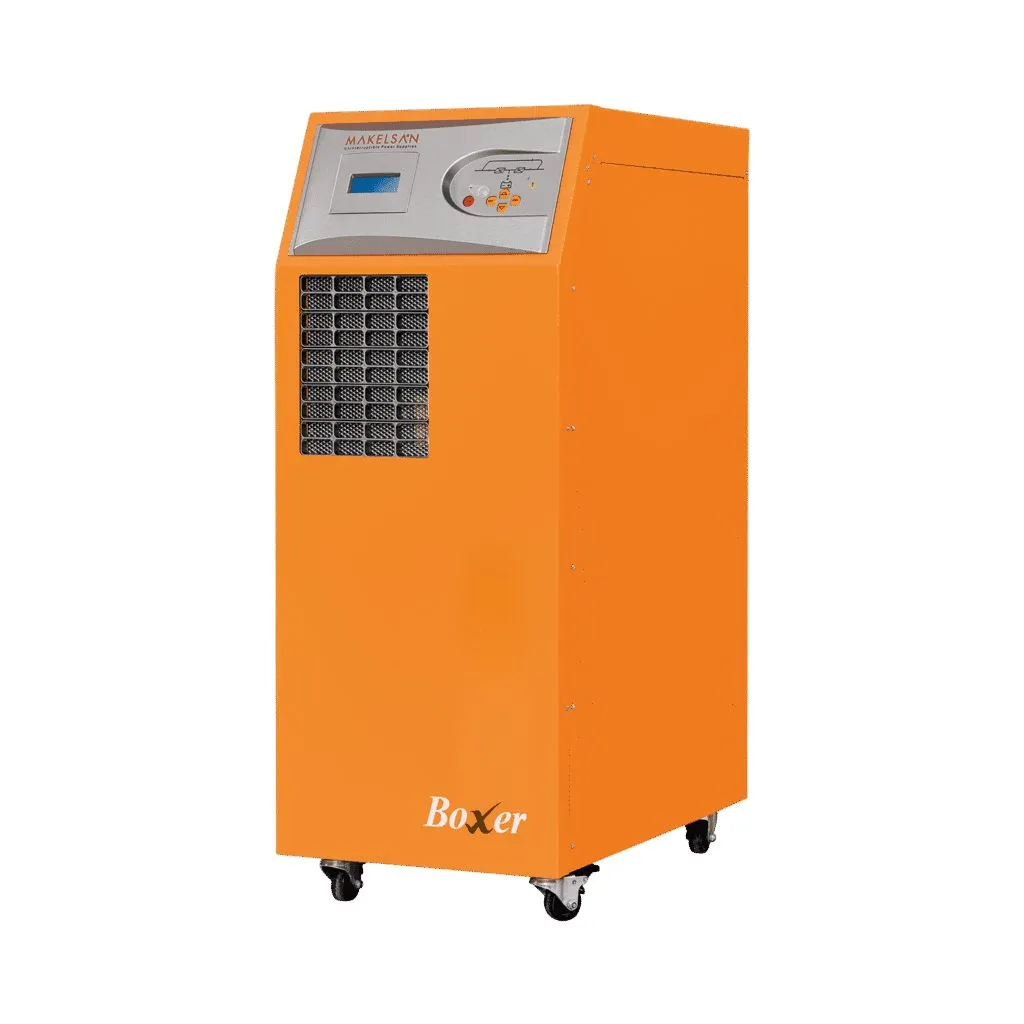

Makelsan Boxer 10 кВА — промышленный, с рекуперацией

Турецкий Makelsan серии Boxer — это уже промышленная машина: та же платформа, что и в моделях до 120 кВА, только в младшем номинале. Отсюда и характерные для «взрослого» оборудования свойства.

Сразу важное про мощность: у Boxer выходной коэффициент мощности 0,9. Значит, 10 кВА здесь — это 9 кВт активной мощности, а не 10. Для нагрузки 6-7 кВт разницы нет, но при расчёте «впритык» этот киловатт может оказаться решающим, и лучше узнать о нём на этапе выбора, а не при пуске.

Ключевая для нас особенность — работа с рекуперативными токами. В стандартных функциях серии заявлен режим возврата энергии в сеть, а платформа допускает установку дополнительного оборудования для работы с обратными токами. Это принципиально, если вы защищаете станки с ЧПУ, лифтовое оборудование, приводы с частотным регулированием: при торможении двигатель переходит в генераторный режим и возвращает энергию обратно в линию. Обычный ИБП к такому потоку не готов — напряжение на DC-шине растёт, и машина уходит в аварию или на байпас прямо в цикле торможения. Boxer с соответствующим модулем эту энергию принимает и утилизирует.

Остальное, что делает серию промышленной:

• параллельная работа до 8 ИБП (N+1), причём с кольцевым соединением: система продолжает работать даже при повреждении кабеля связи между машинами;
• встроенный статический и сервисный байпас — обслуживание без остановки нагрузки;
• IGBT-выпрямитель с ШИМ: входной коэффициент мощности > 0,99, THDi < 3%;
• датчик температурной компенсации заряда — то, что реально продлевает жизнь свинцовым батареям;
• журнал событий на 1500 записей с детализацией параметров;
• коммуникации: RS232 штатно, RS485, SNMP, Modbus RTU/TCP и даже ProfiBUS — опционально; ИБП встраивается в АСУ ТП предприятия, а не живёт «чёрным ящиком»;
• режим конвертора частоты и совместимость с EN 50171 для систем аварийного освещения;
• изолирующие трансформаторы — опция, для формирования нейтрали или гальванической развязки нагрузки;
• встроенные АКБ: 62 батареи 12 В по 7 или 9 Ач;
• перегрузка 125% — 10 минут, 150% — 1 минута; уровень шума < 53 дБА.

Габариты зависят от исполнения: MiniBOXER 10 кВА — 370 × 660 × 851 мм и 85 кг, полноразмерный BOXER — 490 × 805 × 1190 мм и 122 кг.

Кому подходит: производство. Станки, приводы, конвейеры, любое оборудование с моторной нагрузкой — и особенно то, что генерирует обратные токи.

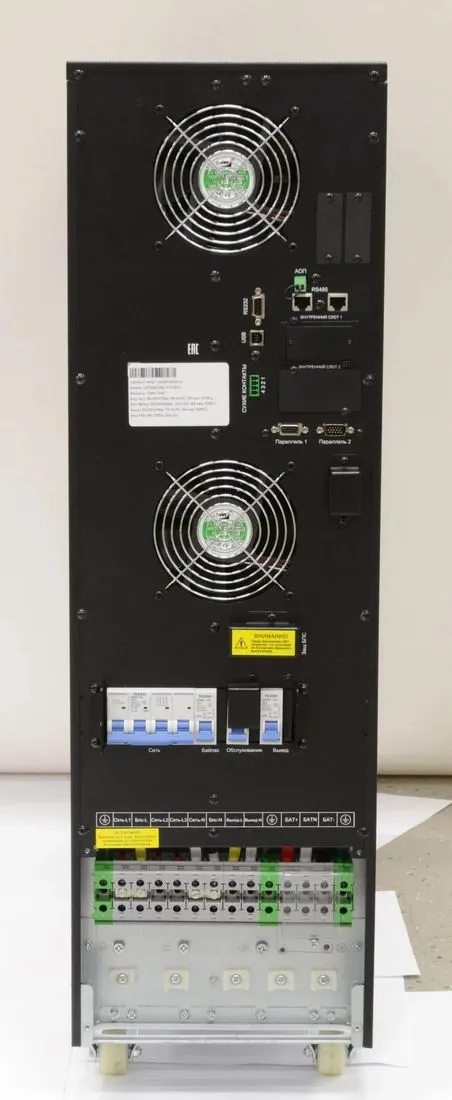

Парус Электро СИП380А10БД.10-33/КПТ — для госзакупок

Российское оборудование под торговой маркой «Связь инжиниринг». Главный аргумент для этой модели лежит не в технике, а в закупочной плоскости: ИБП входит в реестр Минпромторга, а значит, проходит по закупкам с национальным режимом — 44-ФЗ и 223-ФЗ. Если в вашем ТЗ есть требование о российском происхождении, разговор начинается именно с таких позиций.

При этом технически машина вполне современная: 10 кВА / 10 кВт при выходном коэффициенте мощности 1,0, трёхфазный вход и выход (3/3, 380 В), напольное исполнение, заводская гарантия 24 месяца.

Что стоит отметить отдельно:

Очень узкий корпус — 250 × 900 × 868 мм и всего 61 кг. По занимаемой площади это примерно вдвое компактнее ФОРА 3310: четверть квадратного метра против почти половины. Если помещение узкое или ИБП надо втиснуть в существующий ряд щитов, ширина 250 мм решает многое.

Очень широкий вход: 208-478 В при частоте 40-70 Гц. Заявлена совместимость с генераторными установками — машина спокойно принимает «плавающее» питание, пока ДГУ выходит на режим. Для объектов с резервным генератором это не мелочь.

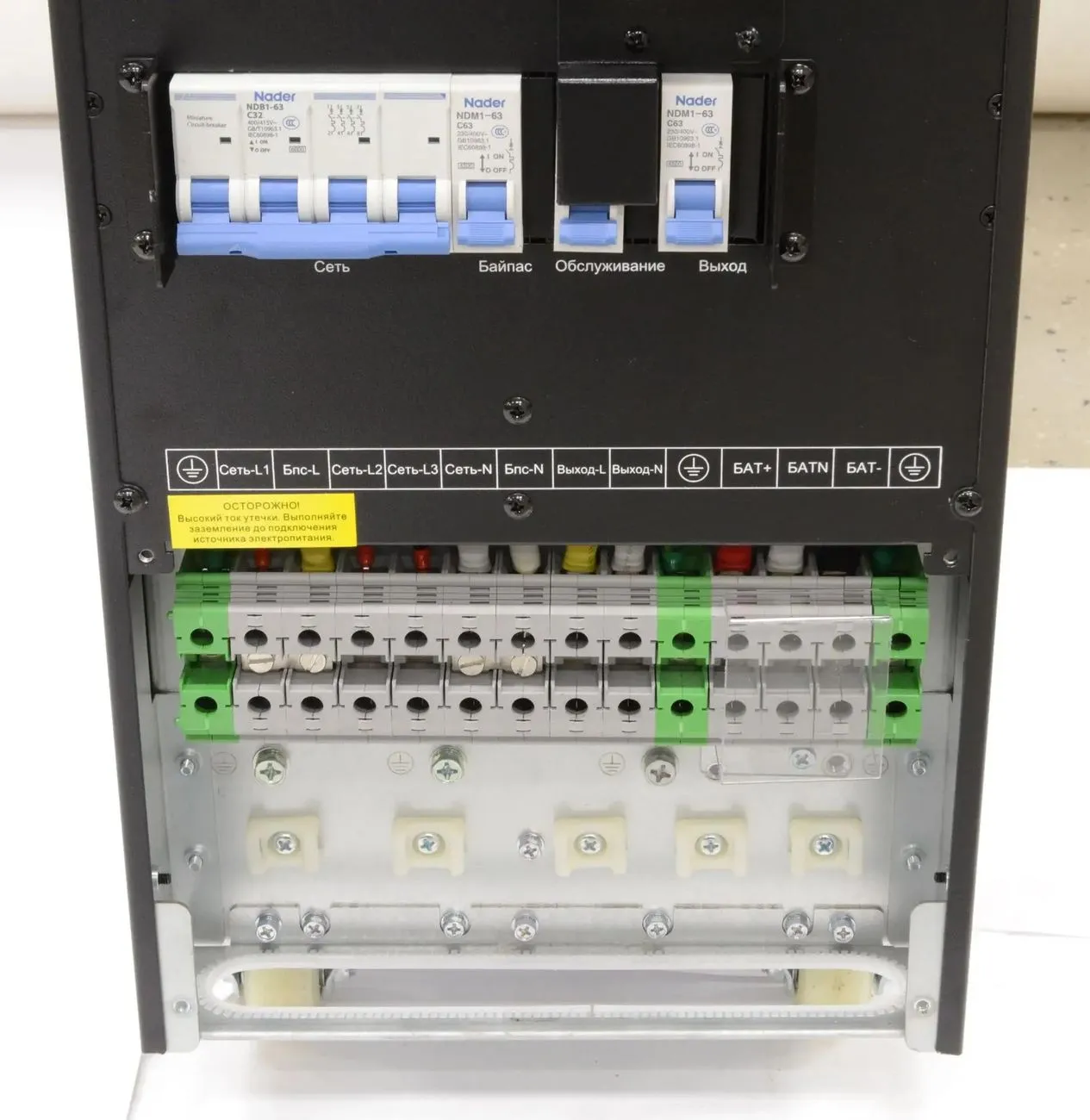

Дальше по паспорту: КПД 93,5% от сети и 98,5% в экономичном режиме, перегрузка до 110% — 60 минут, до 125% — 10 минут, до 150% — 1 минута; байпас и электронный, и механический; защита от всплесков 684 Дж; время переключения 0 мс. Из коммуникаций — USB, RS232/485 (Modbus), два слота под SNMP, сухие контакты и EPO. Ток заряда до 16 А настраиваемый, есть опция интеллектуального трёхступенчатого заряда с температурной компенсацией.

Встроенных батарей в базе нет, но корпус позволяет установить внутрь две группы по 20 аккумуляторов 12 В / 9 Ач — то есть при необходимости модель превращается в машину со встроенной автономией без внешнего шкафа. Тепловыделение — 2218 BTU/час, около 650 Вт тепла в помещение.

Кому подходит: государственные заказчики и компании с госучастием, а также все, кому важна узкая машина и подтверждённое российское происхождение.

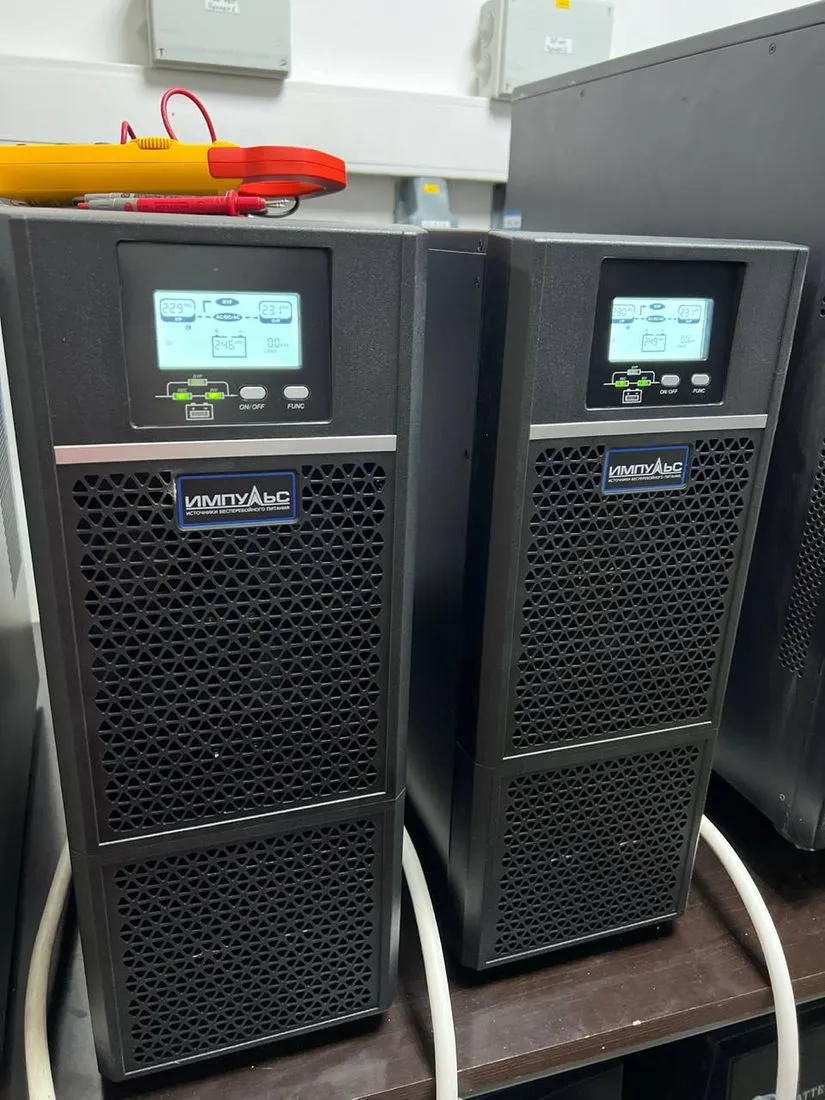

Импульс ФОРА 3110 — три фазы на входе, одна на выходе (3/1)

Самая недооценённая конфигурация в этом обзоре. ФОРА 3110 — это 3/1: трёхфазный вход 380 В, однофазный выход 220/230/240 В. Мощность та же — 10 кВА / 10 кВт при PF = 1.

Ситуация, под которую эта машина создана, встречается постоянно: на предприятии трёхфазный ввод, а защитить нужно однофазное оборудование. Лабораторный анализатор, медицинский прибор, серверная стойка, группа рабочих станций. Поставить обычный однофазный ИБП на 10 кВА — значит повесить всю нагрузку на одну фазу и получить перекос. ФОРА 3110 забирает питание с трёх фаз и распределяет однофазную нагрузку по ним равномерно — перекоса нет, вводной автомат и кабель работают в штатном режиме.

Второй сильный аргумент — габариты. 190 × 564 × 550 мм и 20 кг без батарей. Это самая маленькая и лёгкая машина в обзоре: её заносит один человек, она встаёт практически куда угодно и не создаёт никаких вопросов к перекрытию. Батареи здесь только внешние, шина настраивается в диапазоне 192-288 В (по умолчанию 192 В), так что автономия набирается ровно под задачу.

Полезная мелочь: ИБП перенастраивается на режим 1/1 (однофазный вход / однофазный выход) без снижения выходной мощности. Если объект переедет туда, где трёх фаз нет, оборудование не превратится в тыкву.

Из паспорта: КПД 95% в нормальном режиме и 98% в ECO, широчайший вход 190-499 В, трёхуровневое преобразование, автоматическая регулировка скорости вентиляторов, параллельная работа до 4 устройств, уровень шума менее 55 дБА, перегрузка 105-110% — 10 минут, 111-125% — 1 минута.

Из практики. Именно такую задачу мы решали, когда поставляли 4 комплекта ИБП по 10 кВА для лаборатории: трёхфазная сеть на объекте, однофазное лабораторное оборудование, требование по автономии — и компактные машины, которые не заняли половину помещения.

Riello Sentryum S3T 10 — когда нужна беспрецедентная надёжность

Настоящая Италия, серия Sentryum, индекс S3T означает трёхфазный вход и трёхфазный выход (3/3). 10 кВА / 10 кВт с выходным коэффициентом мощности 1 — причём паспорт отдельно оговаривает, что полная мощность доступна вплоть до +40 °C, без снижения.

Цитата нашего инженера, который провёл больше двухсот пусконаладок: «самый лучший ИБП с точки зрения удобства монтажа, настроек и надёжности». А однажды к нам пришла заявка на обслуживание машины этой серии, отработавшей на предприятии 15 лет: она исправно работала, и заказчик просто решил провести глубокое ТО по регламенту. Для оборудования, у которого расчётный срок службы обычно считают в 10-12 лет, это показательная история.

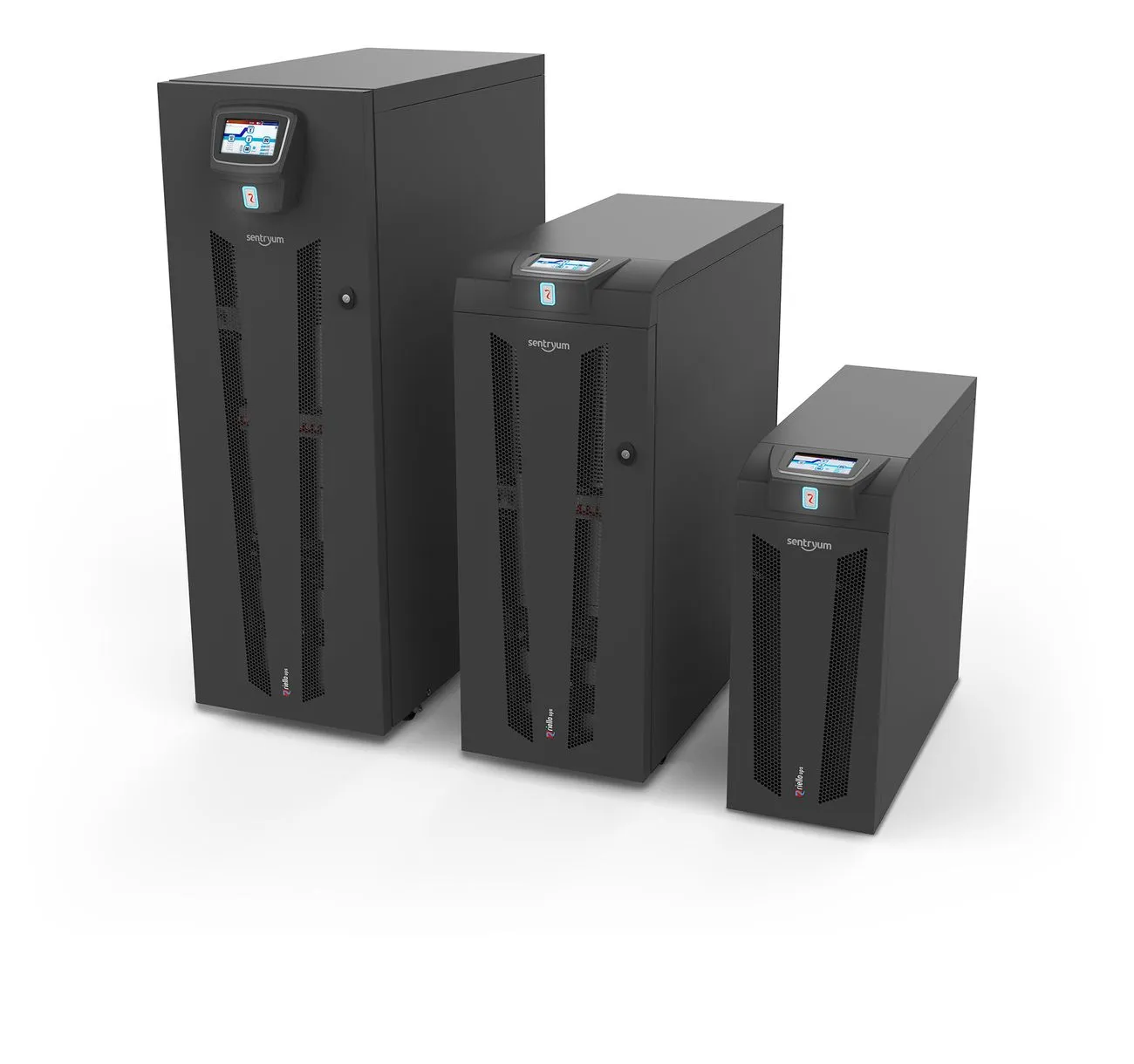

Отдельная сильная сторона — три исполнения корпуса под разную автономию, при том что электроника внутри одна и та же:

То есть автономия набирается не внешними шкафами, а выбором корпуса на этапе заказа — от компактного аппарата площадью менее 0,25 м² до машины со 120 батареями внутри. Есть и версия под полностью внешние АКБ.

Что ещё выделяет серию:

• КПД до 96,5%, а в режиме Smart Active — до 99%;
• уровень шума менее 40 дБА — самая тихая машина в обзоре с большим отрывом; если ИБП стоит рядом с рабочими местами, это ощутимо;
• перегрузочная способность инвертора 250% в течение 200 мс и 150% в течение 300 мс: пусковые броски отрабатываются без ухода на байпас;
• параллельная работа до 8 устройств с замкнутым контуром связи (Closed Loop) — система продолжает работать при обрыве кабеля между ИБП;
• поддержка практически любых батарей: VRLA AGM, GEL, NiCd, литий и даже суперконденсаторы;
• Smart Battery Management: три метода заряда на выбор, температурная компенсация напряжения, автоматические тесты батарей и защита от глубокого разряда;
• режим конвертора частоты и холодный старт;
• изолирующие трансформаторы — опционально внутри корпуса Xtend.

Кому подходит: объекты, где отказ недопустим и горизонт планирования — не три года, а пятнадцать. Медицина, ЦОД, ответственные производства.

Сводная таблица: что чем отличается

Как выбрать: коротко

Мы описали лишь часть предложений на рынке — в разделе 10 кВА нашего каталога 88 позиций, и разброс по цене в нём почти семикратный. Как видите, вариантов много, и правильный выбор зависит от трёх вещей: характеристик оборудования, которое вы защищаете, необходимого типа решения и бюджета.

Если совсем сжато:

• нужна автономия без отдельного шкафа → ФОРА 3310 или Riello в исполнении Active/Xtend;
• всё оборудование в стойке → Ippon Innova Unity RT 3-3;
• станки, приводы, обратные токи → Makelsan Boxer с модулем рекуперации;
• госзакупка с национальным режимом → Парус Электро;
• трёхфазный ввод, однофазная нагрузка → ФОРА 3110;
• отказ недопустим, горизонт 15 лет → Riello Sentryum.

И главное: любой из этих выводов стоит проверить на реальных данных вашего объекта — фактической нагрузке, характере пусковых токов, требуемой автономии и условиях помещения. Именно на этом этапе чаще всего выясняется, что запрошенная мощность отличается от нужной, а «подходящая по цифре» модель не подходит по факту.
