80% — вот порог, при котором аккумулятор считается отработавшим свой ресурс. Не когда он «умер» и ИБП перестал включаться, а когда реальная ёмкость упала ниже 80% от паспортной. Это принципиальный момент, который переворачивает привычную логику эксплуатации: батареи меняют не по факту отказа, а по факту деградации. Потому что ИБП с батареями на 60% ёмкости выглядит абсолютно здоровым — горят зелёные индикаторы, самотест проходит, — а в момент реальной аварии выдаёт вместо пятнадцати минут автономии четыре. И этого не хватает ни на запуск ДГУ, ни на корректное завершение технологического цикла.
Эта статья — о том, когда на самом деле пора менять АКБ, по каким признакам это понять, как правильно подобрать замену и почему замена батарей в промышленном ИБП — это не операция «открутил-прикрутил».
- Почему батареи не живут заявленные 10 лет
- Пять признаков, что АКБ пора менять
- Как убедиться точно: диагностика
- Правила подбора: что можно и что нельзя
- Главная ошибка: смешивать старые батареи с новыми
- Как проходит замена
- Что делать со старыми аккумуляторами
- Менять на такие же или переходить на литий
- Как продлить жизнь новым батареям
Почему батареи не живут заявленные 10 лет
В паспорте качественной свинцово-кислотной AGM-батареи написано «срок службы 10-12 лет». На практике в необслуживаемой щитовой без климат-контроля тот же аккумулятор отрабатывает 4-6 лет. Разрыв возникает не из-за обмана производителя — паспортная цифра указана для конкретных условий, которые на объектах почти никогда не соблюдаются.
Главный фактор — температура. Оптимум для AGM это +20…+25 °C, и каждые +10 °C сверх +20 °C сокращают срок службы примерно вдвое. Помещение, которое летом прогревается до +35 °C, автоматически уменьшает ресурс батарейного массива вдвое-втрое. Причём внешне это никак не проявляется: батарея работает до последнего, а потом отказывает разом.
Второй фактор — глубокие разряды. Каждая полная разрядка «в ноль» съедает заметную часть ресурса. Если на объекте частые и длительные отключения, батареи изнашиваются кратно быстрее, чем на объекте с одним провалом в квартал.
Третий — режим заряда. Неправильное напряжение подзаряда, отсутствие температурной компенсации, слишком большой ток заряда — всё это медленно убивает массив. Именно поэтому в промышленных ИБП есть датчик температурной компенсации: он подстраивает напряжение заряда под фактическую температуру в помещении.
Ёмкость падает не линейно. Первые годы батарея теряет проценты, а на финальном участке деградация ускоряется лавинообразно: от 85% до полного отказа может пройти несколько месяцев. Поэтому «ещё поработает годик» — плохая стратегия: точку, после которой всё посыпется, по внешним признакам не видно.
Пять признаков, что АКБ пора менять
1. Возраст. Самый надёжный признак. Если массиву больше 4-5 лет в тёплом помещении или больше 7-8 в помещении с климат-контролем — это уже зона замены, даже если жалоб нет. Дата производства есть на корпусе каждой батареи.
2. Ошибки самотеста. ИБП периодически проводит тест батарей и пишет результат в журнал событий. Сообщения вида «Battery fault», «Замените батарею», «Battery test failed» — прямое указание. Проблема в том, что до журнала обычно никто не доходит, пока не случится авария.
3. Сократилась автономия. Раньше при отключении держал 15 минут, теперь 5 — значит, ёмкость упала втрое. Это самый очевидный симптом, но заметить его можно только при реальном отключении или на нагрузочном тесте.

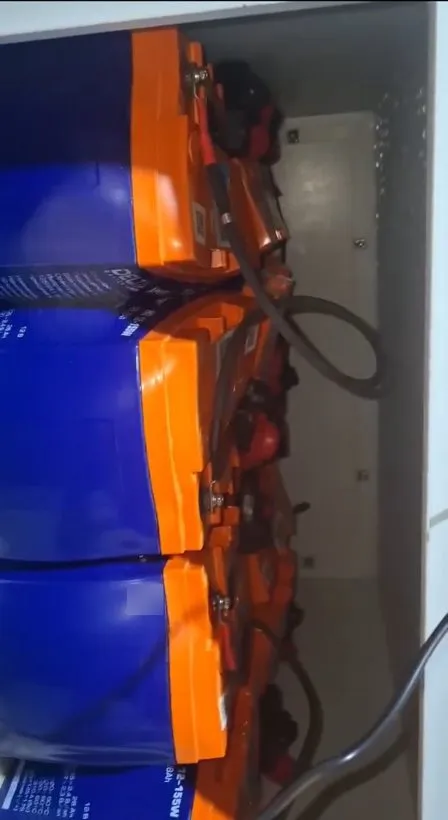

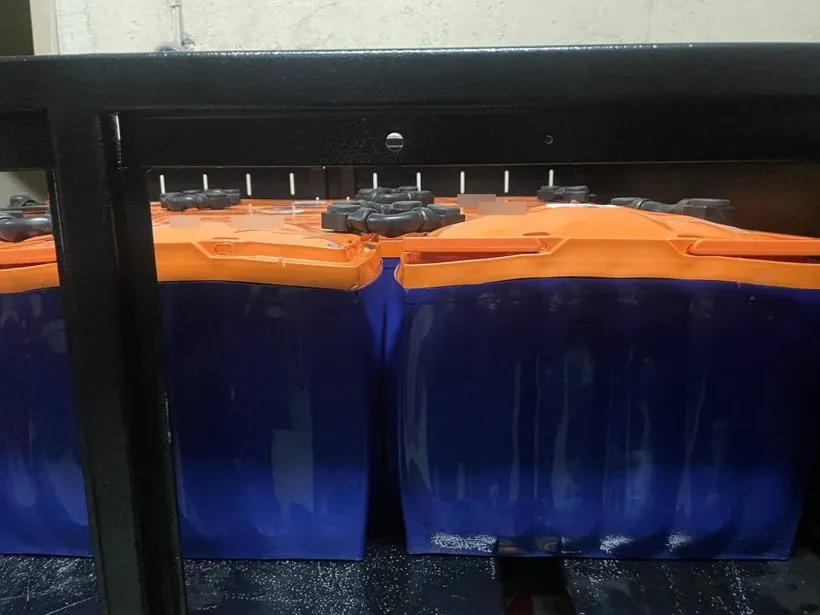

4. Вздутие корпусов. Однозначный приговор — батарею уже не спасти. Причина обычно в перегреве: при устойчивой температуре выше +25 °C газ внутри герметичного корпуса не успевает рекомбинировать, давление растёт и корпус раздувает.
5. Нагрев, подтёки, коррозия клемм. Горячий на ощупь корпус во время заряда, белый налёт на клеммах, следы электролита — всё это сигналы, при которых обследование нужно проводить немедленно.
Ждать, пока ИБП сам сообщит о проблеме. Штатный самотест — это короткая проверка под небольшой нагрузкой, и деградировавший массив он часто проходит успешно. Реальную ёмкость показывает только нагрузочный тест с разрядом на измерительное оборудование.
Как убедиться точно: диагностика
Прежде чем закупать новый массив на несколько сотен тысяч рублей, стоит подтвердить, что он действительно нужен. Что проверяется:
| Метод | Что показывает | Когда применяется |
|---|---|---|
| Журнал событий ИБП | История ошибок батарей, число циклов разряда | Первичная проверка, бесплатно |
| Замер напряжения по каждой АКБ | «Выпавшие» элементы с просевшим напряжением | Быстрая диагностика массива |
| Измерение внутреннего сопротивления | Деградацию элемента до потери ёмкости | Регулярный контроль без разряда |
| Нагрузочный тест (разряд) | Реальную ёмкость в процентах от номинала | Точная оценка перед решением о замене |
Ключевой параметр — внутреннее сопротивление. У новой батареи оно составляет единицы миллиом (у типовой АКБ 12 В / 9 Ач порядка 18 мОм), и по мере старения растёт. Рост на 25-50% относительно исходного — сигнал приближающегося отказа. Метод хорош тем, что не требует разряжать массив и оставлять объект без защиты.
При выезде на диагностику инженер XPOWER снимает журнал ИБП, измеряет напряжение и внутреннее сопротивление по каждому элементу и на основе этого даёт заключение: менять весь массив, заменить отдельные элементы или ещё рано. Заодно проверяются условия эксплуатации — температура в помещении и режим заряда, потому что без них новый массив повторит судьбу старого.
Правила подбора: что можно и что нельзя
Замена АКБ — не свободный выбор «что подешевле». Часть параметров жёстко задана конструкцией ИБП.
Количество батарей менять нельзя. Число элементов в цепочке жёстко задано напряжением DC-шины ИБП. Например, ИБП Импульс ФОРА работает с линейкой из 40 аккумуляторов: при номинале 12 В на элемент это даёт шину 480 В. У промышленных Makelsan Boxer мощностью от 40 кВА в линейке уже 62 батареи. Поставить «на пару штук меньше» нельзя: ИБП либо не выйдет в рабочий режим, либо уйдёт в аварию по напряжению шины.
Напряжение и тип должны совпадать. 12 В остаётся 12 В, AGM меняется на AGM. Смешивать в одной цепочке AGM и GEL, батареи разных типов или разных производителей нельзя — у них отличаются кривые заряда, и часть массива будет систематически недозаряжаться или перезаряжаться.
Ёмкость можно увеличить — но не бесконечно. Поставить вместо 9 Ач батареи на 12 или 17 Ач можно, и это даст больше автономии. Ограничений здесь три, и первое обычно оказывается решающим.

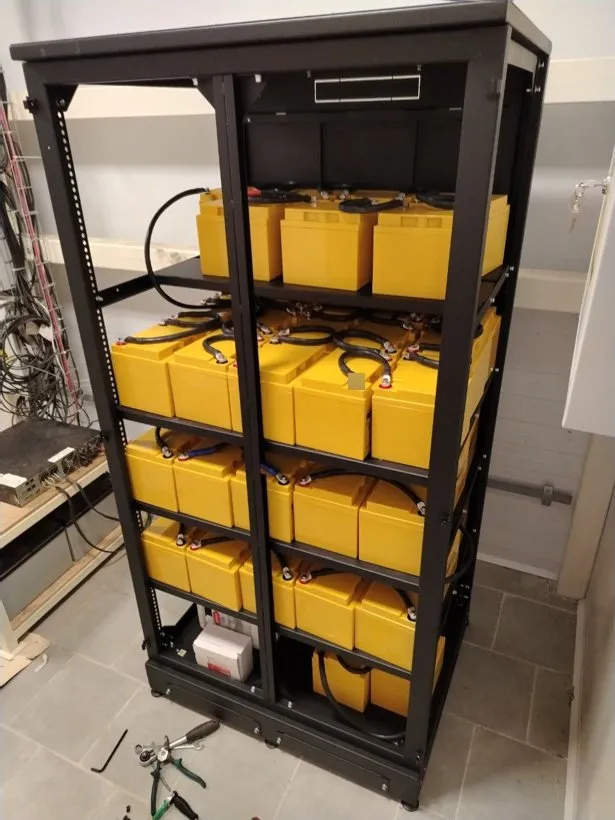

Место. Батарейные шкафы и стеллажи за редким исключением подбираются чётко под габариты конкретных АКБ и большого запаса не имеют. Более ёмкая батарея крупнее, и часто она просто не встаёт в существующие посадочные места. Причём дело не только в самих полках: под конкретную раскладку заранее продуман способ размещения, а под него — длина перемычек и схема обвязки. Поменяли типоразмер батареи — и штатные перемычки перестают доставать до клемм или, наоборот, ложатся с избыточной петлёй.
Ток заряда. ИБП должен потянуть увеличенную ёмкость. Если ток заряда мал, перезаряд массива после глубокого разряда растянется на сутки и более. Для сравнения: у компактных моделей 10 кВА ток заряда 3,5-5 А, у ИБП на 100 кВА — уже 35 А.
Вес. Батареи большей ёмкости тяжелее, и массив может не пройти по нагрузке на перекрытие. Эту тему мы подробно разбирали в статье про требования к помещению для ИБП — при замене на более ёмкие АКБ проверять её нужно заново.
Не во всех ИБП встроенные батареи вообще подлежат замене. Это отдельная ловушка. Если аккумуляторы стоят внутри корпуса ИБП, ещё не факт, что производитель конструктивно заложил их замену: у части моделей батарейный отсек не рассчитан на разборку в поле, доступ к элементам затруднён, а сервисная документация такой операции просто не предусматривает. Проверять это нужно до закупки новых АКБ, а не после.
И второй момент, о котором вспоминают поздно: если на ИБП ещё действует гарантия, любое вмешательство в конструктив может сделать её ничтожной. Вскрытие корпуса, замена батарей силами сторонней организации или самостоятельно — типовые основания для отказа в гарантийном обслуживании. Пока гарантийный срок не истёк, замену АКБ разумно проводить через авторизованный сервис или как минимум письменно согласовывать с поставщиком.
Автономия после замены считается не «по ёмкости», а по разрядным таблицам конкретной модели АКБ с учётом КПД ИБП. Батарея 12 В / 9 Ач при разряде большим током отдаёт далеко не паспортные ампер-часы: реальная отдача при токе 2-3С кратно ниже, чем при 20-часовом разряде, по которому указана номинальная ёмкость. Поэтому «поставим ёмкость вдвое больше — получим вдвое больше времени» на практике не работает, и расчёт делается по кривым разряда.
Главная ошибка: смешивать старые батареи с новыми
Соблазн понятен: из сорока батарей «умерли» три, зачем менять весь массив — поставим три новые и сэкономим. На практике это решение почти всегда оказывается дороже полной замены.
В последовательной цепочке через все элементы течёт один и тот же ток, а общее напряжение делится между ними по их внутреннему сопротивлению. Новая батарея имеет низкое сопротивление и высокую ёмкость, старые — высокое и низкую. В результате при заряде новый элемент получает завышенное напряжение и систематически перезаряжается, а при разряде старые садятся первыми и «тянут» цепочку вниз.
Итог предсказуем: новая батарея деградирует за считанные месяцы, вместо десяти лет отработав год-полтора, а автономия всей системы всё равно определяется самыми слабыми элементами. Деньги на три новые АКБ потрачены, проблема не решена.
Правило простое: массив меняется целиком. Частичная замена оправдана только в одном случае — если батареи новые (первый год эксплуатации) и вышли из строя по явному заводскому дефекту.
Как проходит замена
Это не бытовая операция. Напряжение батарейной цепочки в промышленных ИБП составляет от 240 до 744 В постоянного тока — величина, опасная для жизни, а постоянный ток в этом диапазоне ещё и не отпускает при поражении. Плюс свинцовая батарея способна выдать ток короткого замыкания в сотни ампер: уроненный на клеммы ключ мгновенно раскаляется докрасна.
Типовой порядок работ выглядит так:
- Перевод ИБП в режим сервисного байпаса. Нагрузка переключается на прямое питание от сети, ИБП обесточивается для работ. У промышленных моделей для этого есть встроенный сервисный байпас — именно поэтому его наличие так важно, мы писали об этом в статье про три вида байпаса.
- Отключение батарейного автомата и проверка отсутствия напряжения на шине.
- Демонтаж старых АКБ — по одной, с изоляцией инструмента и соблюдением полярности при разборе цепочки. Если корпуса вздулись и заклинили в кассетах, это самая долгая часть работы.
- Осмотр посадочных мест: состояние кассет и полок, следы электролита, коррозия перемычек, состояние клемм и наконечников.
- Установка новых батарей с моментом затяжки клемм по инструкции — недотянутая клемма греется, перетянутая разрушает вывод.
- Сборка цепочки, проверка суммарного напряжения перед подачей на ИБП. Ошибка в полярности одного элемента здесь обходится дорого.
- Ввод ИБП в работу, настройка параметров заряда под новые батареи, контроль тока и напряжения подзаряда.
- Контрольный тест и фиксация новой автономии.

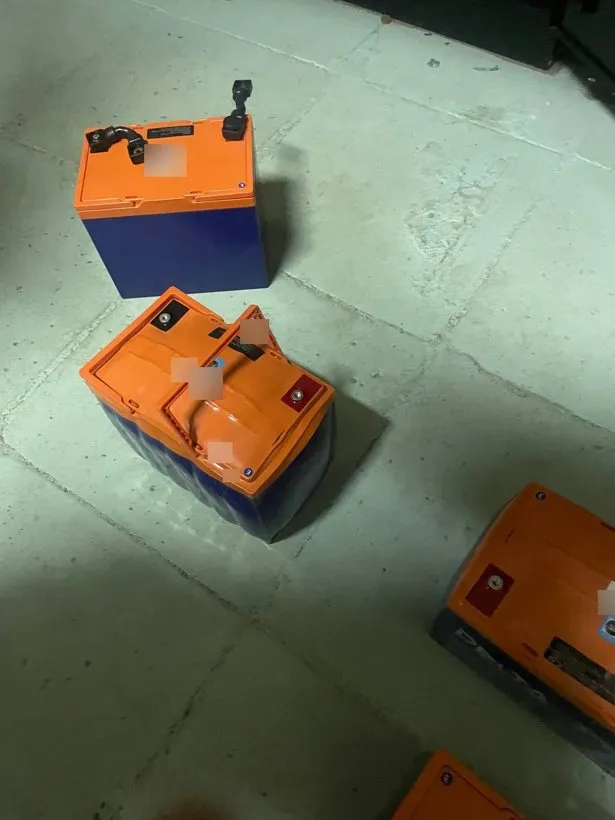

- Вывоз старых АКБ на утилизацию.
Отдельно про модели с кассетами: у ряда ИБП (например, серии ФОРА) батареи установлены в металлические кассеты с возможностью «горячей» замены — их можно менять секциями, не снимая нагрузку целиком. Это заметно ускоряет работы и снижает риск.
Что делать со старыми аккумуляторами
Свинцово-кислотные батареи — это опасные отходы: свинец и серная кислота. Выбросить их с обычным мусором нельзя, для юридического лица это прямой путь к предписанию и штрафу. Утилизация должна проводиться организацией, имеющей соответствующую лицензию, с оформлением подтверждающих документов.
Хорошая новость в том, что свинец — ценное вторсырьё и перерабатывается почти полностью. Поэтому вывоз старых батарей обычно не создаёт больших расходов, а при крупном массиве может частично зачесться в стоимость работ.
Договаривайтесь о вывозе и утилизации сразу, одним пакетом с заменой — тогда старые батареи уезжают с объекта в тот же день и не хранятся месяцами в щитовой, создавая риск протечки электролита. XPOWER вывозит демонтированные АКБ и передаёт их на лицензированную утилизацию.
Менять на такие же или переходить на литий
Момент замены — удобная точка, чтобы пересмотреть тип батарей. Литий-железо-фосфатные (LFP) аккумуляторы дают несколько ощутимых преимуществ: они в разы легче при той же ёмкости, служат дольше, гораздо спокойнее переносят повышенную температуру и заряжаются быстрее.
Но переход не всегда возможен и не всегда оправдан. Ключевые ограничения:
- ИБП должен поддерживать литий. Нужен интерфейс к системе управления батареями (BMS) и корректные алгоритмы заряда. Современные модульные платформы это умеют, старые ИБП — как правило, нет.
- Выше цена на старте. Литий дороже свинца при закупке, окупаясь на дистанции за счёт срока службы и меньших требований к охлаждению.
- Другие требования по пожарной безопасности. Тепловой разгон LFP ведёт себя иначе, чем отказ свинцовой батареи, и это может требовать иных решений по пожаротушению в помещении.
Мы подробно сравнили обе технологии по стоимости владения, весу и условиям эксплуатации в отдельной статье про AGM и литий — если планируете замену, начните с неё.
Как продлить жизнь новым батареям
Замена решает проблему сегодня. Чтобы новый массив не повторил судьбу старого через те же четыре года, стоит закрыть причины, а не следствия:
- Держите +20…+25 °C в батарейной зоне. Это самый действенный способ: разница между +25 и +35 °C — это разница между десятью годами службы и пятью.
- Убедитесь, что работает температурная компенсация заряда — если ИБП её поддерживает, датчик должен быть установлен и настроен.
- Проверьте напряжение подзаряда после замены: у типовых AGM это порядка 2,25 В на элемент в режиме поддержания.
- Включите батареи в регламент ТО — плановые замеры напряжения и внутреннего сопротивления раз в полгода-год позволяют увидеть деградацию заранее, а не в момент аварии. Подробнее — в статье про регламент обслуживания промышленного ИБП.
- Не откладывайте замену «на потом», когда диагностика уже показала падение ёмкости ниже 80%. Именно на этом участке деградация ускоряется.
- Закладывайте замену АКБ в бюджет заранее — за срок жизни ИБП батареи меняются 2-3 раза, и это основная статья эксплуатационных расходов. Мы считали эту экономику в статье про совокупную стоимость владения ИБП за 10 лет.
