Замеры сети и подбор ИБП
В ходе работы над проектом мы выяснили, что на самом деле заказчик хочет защитить именно 2 производственные линии, которые подключены к разным вводам. И нет точного понимания какую мощность потребляет каждая из линий, т.к. на них много навесного оборудования и разные режимы работы.

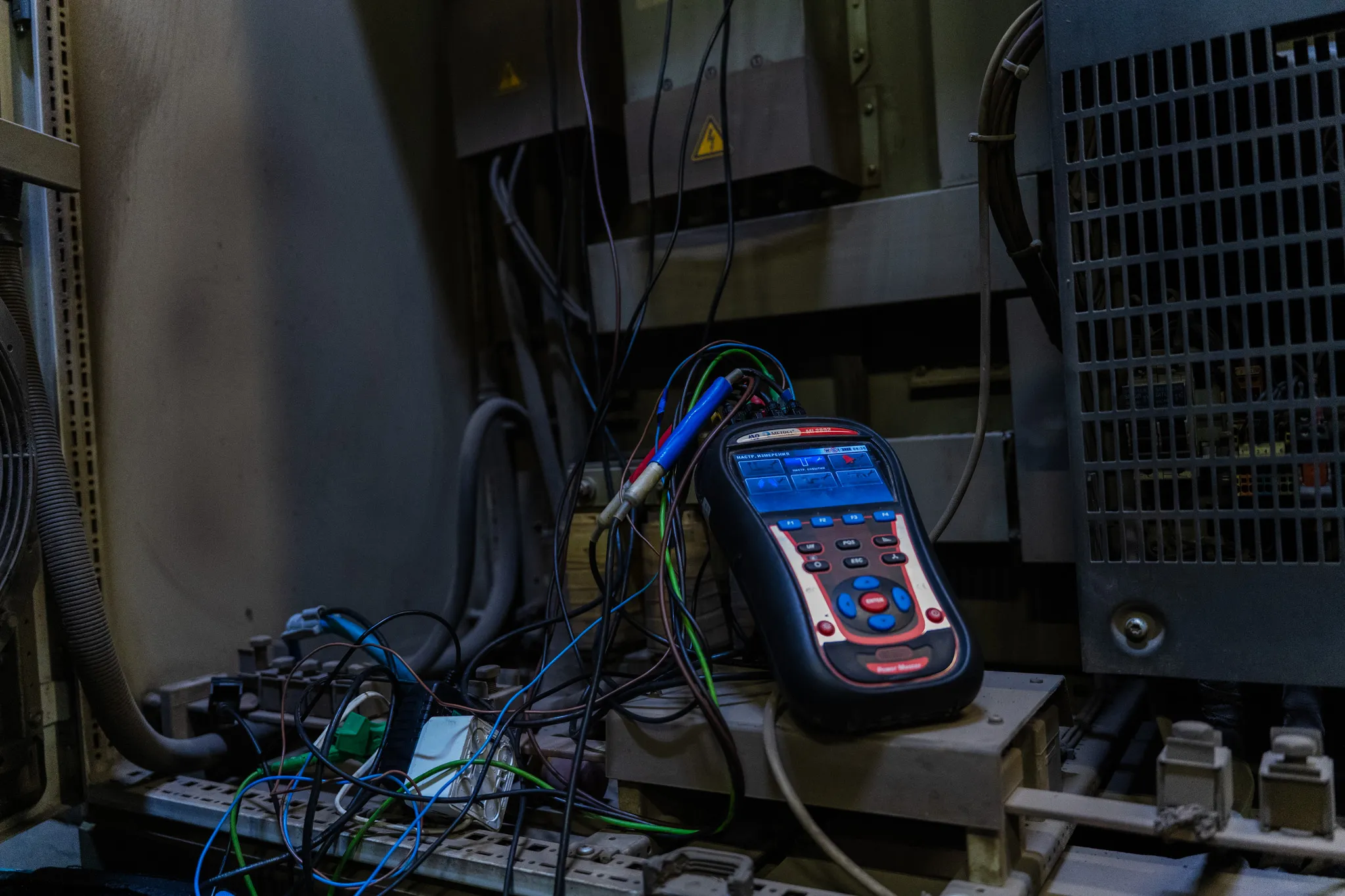

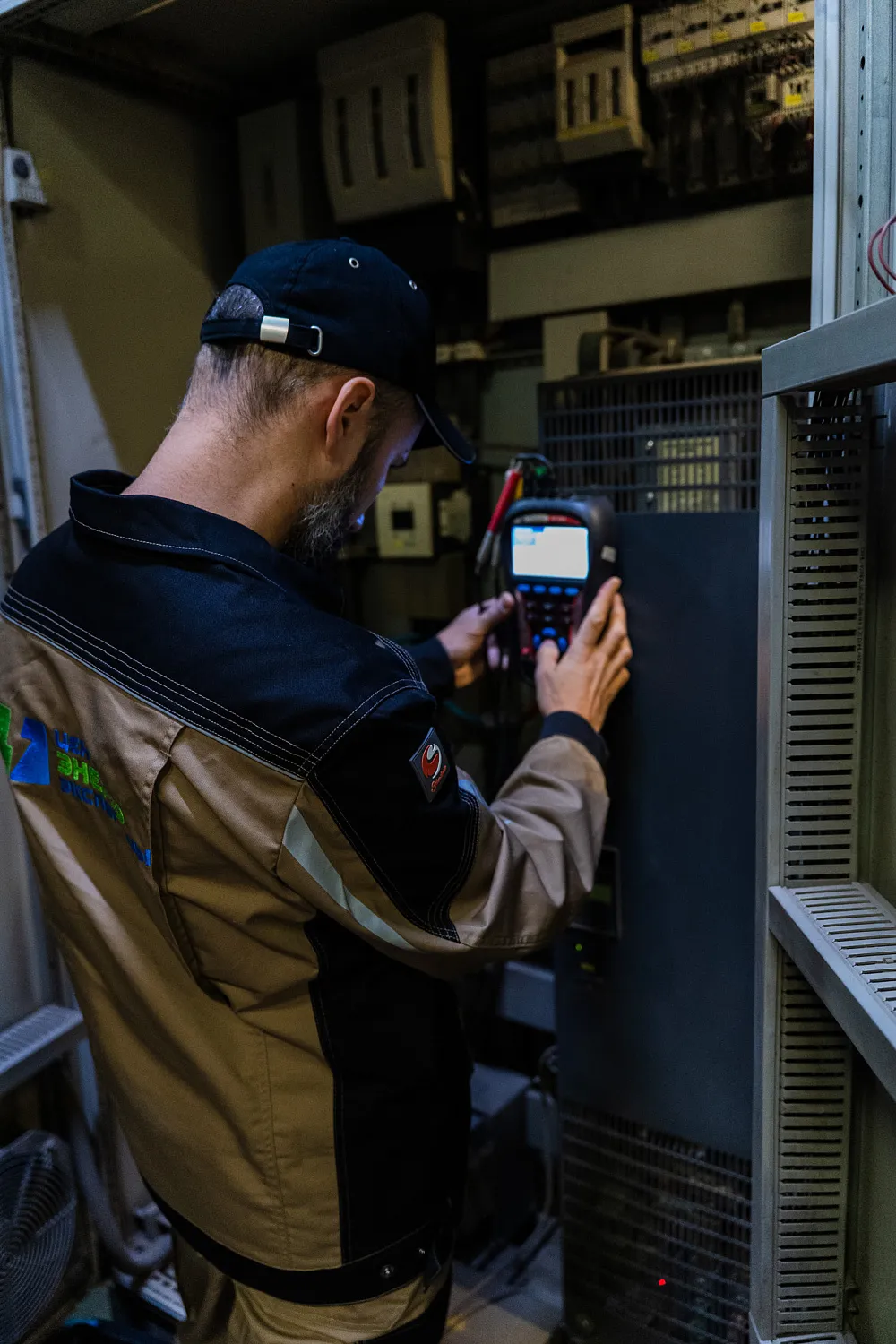

Мы предложили провести замеры сети, чтобы определить точные мощности. Предприятие заказчика расположено в Московской области, поэтому в рамках нашего спецпредложения мы провели замеры 2-х линий бесплатно.
Результаты получились следующими:
1я линия: пиковая мощность в 107кВт, номинальная 90кВт
2я линия: пиковая мощность в 50кВт, номинальная 40кВт.
Обратных и рекуперативных токов обнаружено не было.
Теперь мы подошли к подбору ИБП с конкретными данными и предложили заказчику на каждую линию 2 варианта систем на основе модульных и моноблочных ИБП.

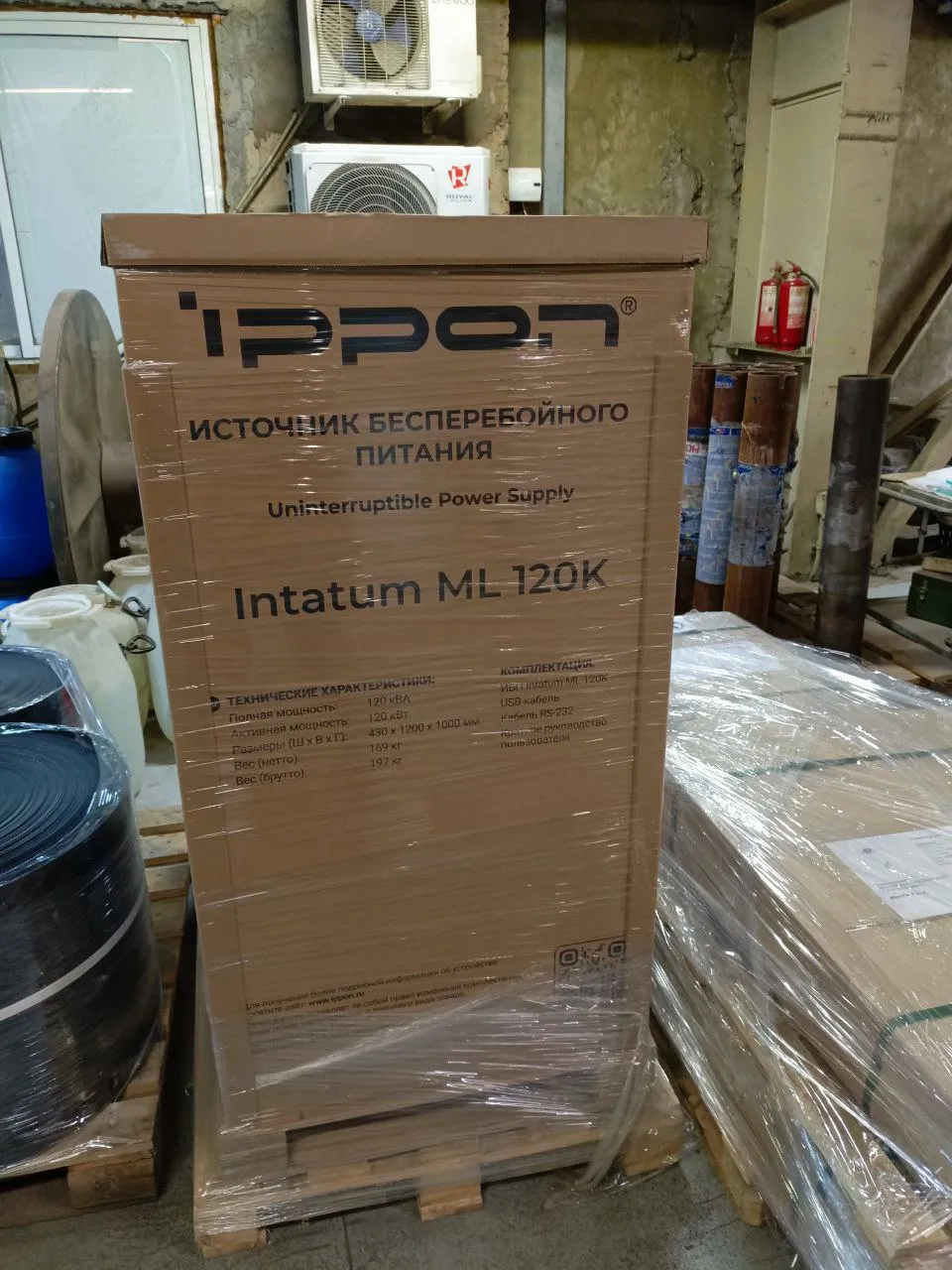

Решено было для начала обезопасить 1-ю линию, выбрали ИБП от производителя Ippon, модель Intatum 120K мощностью 120кВА/120кВт. Аккумуляторы мы подобрали от производителя Delta, экспертной серии, а именно HRL 12-460W 12В/90Ач. У этих АКБ отличные разрядные характеристики, а также повышенная гарантия 24 месяца.
Поставка и ПНР
Поставку ИБП, АКБ, батарейного шкафа и прочих комплектующих мы осуществили за 5 рабочих дней. Заказчик попросил нас провести все работы под ключ, поэтому мы также закупили силовой кабель.
Монтажные и пусконаладочные работы мы провели одним днем:
- проложили кабельную линию длиной 12 м

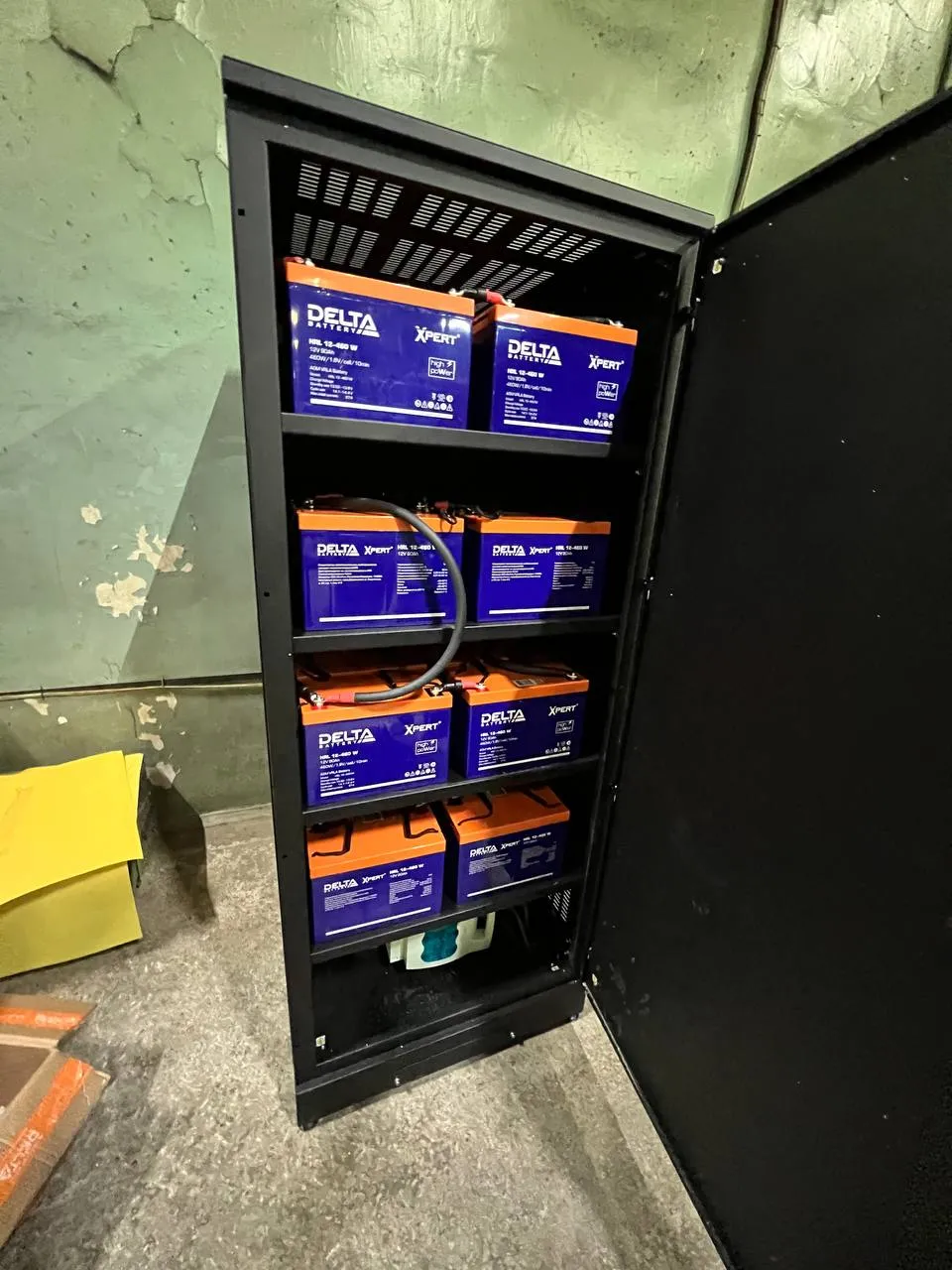

- собрали батарейный шкаф и установили аккумуляторы

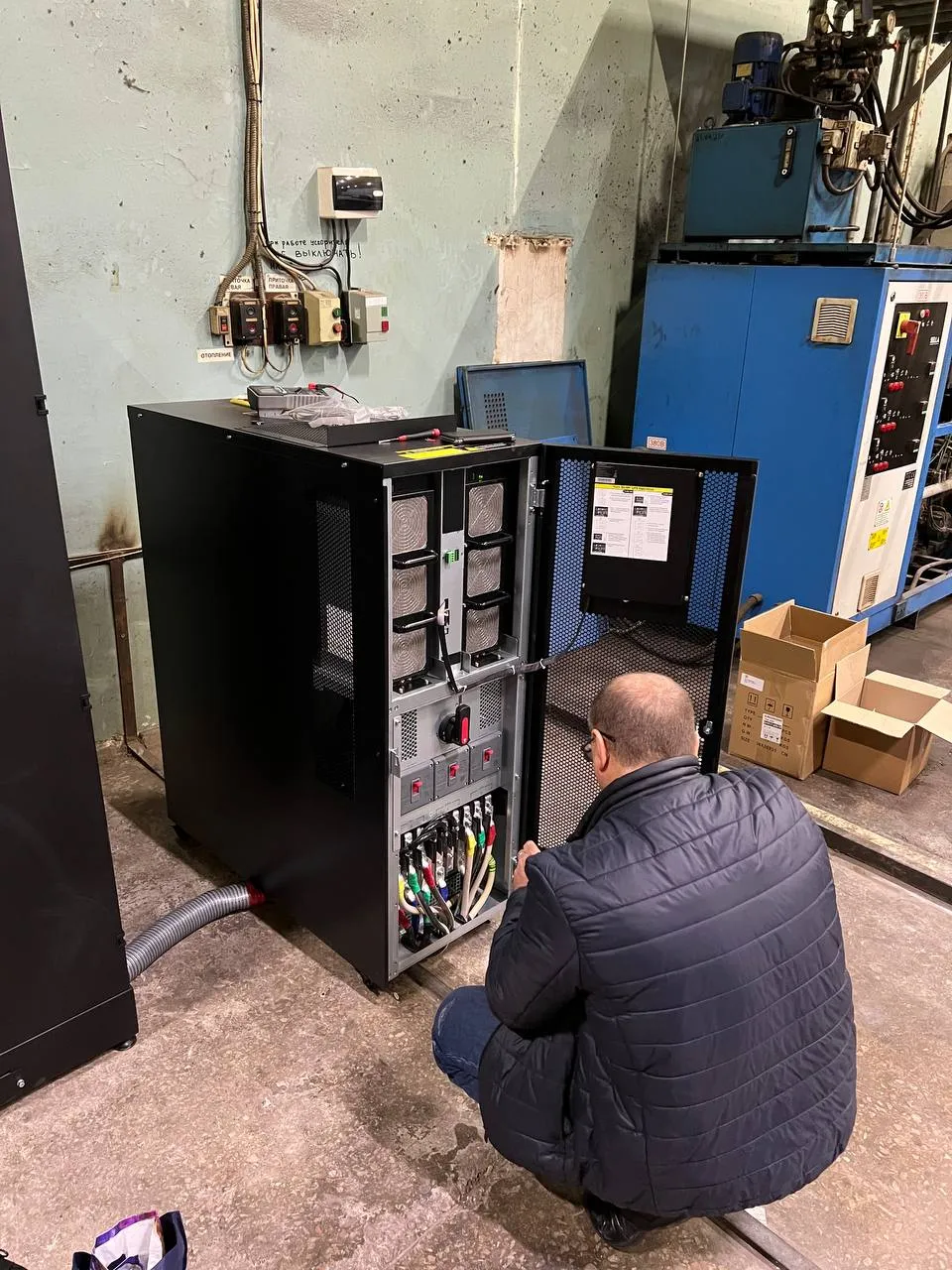

- произвели подключение и запуск системы
ИБП на 2-ю производственную линию в планах по реализации.
