Печатные линии вставали от просадок напряжения. Подобрали ИБП по фактическому профилю нагрузки, а не по паспортам оборудования.
Производство самоклеящихся этикеток теряло тиражи из-за просадок напряжения. Мы выехали на объект, сняли реальный профиль нагрузки печатных линий и подобрали ИБП по факту — а не по паспортным киловаттам оборудования.
самоклеящихся этикетокЕкатеринбург
поставка, ПНРсервис и запчасти в России
Печатные линии вставали от каждой просадки
Заказчик — крупное производство самоклеящихся этикеток. Цех работает в несколько смен, сеть на площадке нестабильна: кратковременные отключения и провалы напряжения останавливали печать посреди тиража.
Что это значит на практике:
- остановка линии посреди тиража — рулон в брак, приладка заново;
- несинхронное отключение узлов рвёт технологический процесс;
- скачки напряжения бьют по электронике приводов и сушки;
- после каждого сбоя — ручной перезапуск всего участка.
Задача формулировалась просто: сделать так, чтобы состояние городской сети перестало влиять на печать.
Сначала замерили, потом подбирали
Паспорт оборудования и реальная нагрузка — разные вещи
Выбор ИБП по сумме шильдиков — самая частая ошибка. Паспорт не учитывает ни пусковые токи, ни реальный коэффициент мощности, ни то, что половина линий никогда не работает одновременно.
Отсюда две крайности: либо ИБП уходит в перегруз на пуске, либо заказчик платит за мощность, которая не нужна, и за аккумуляторы под неё. Замеры снимают обе.
Запуск без остановки цеха

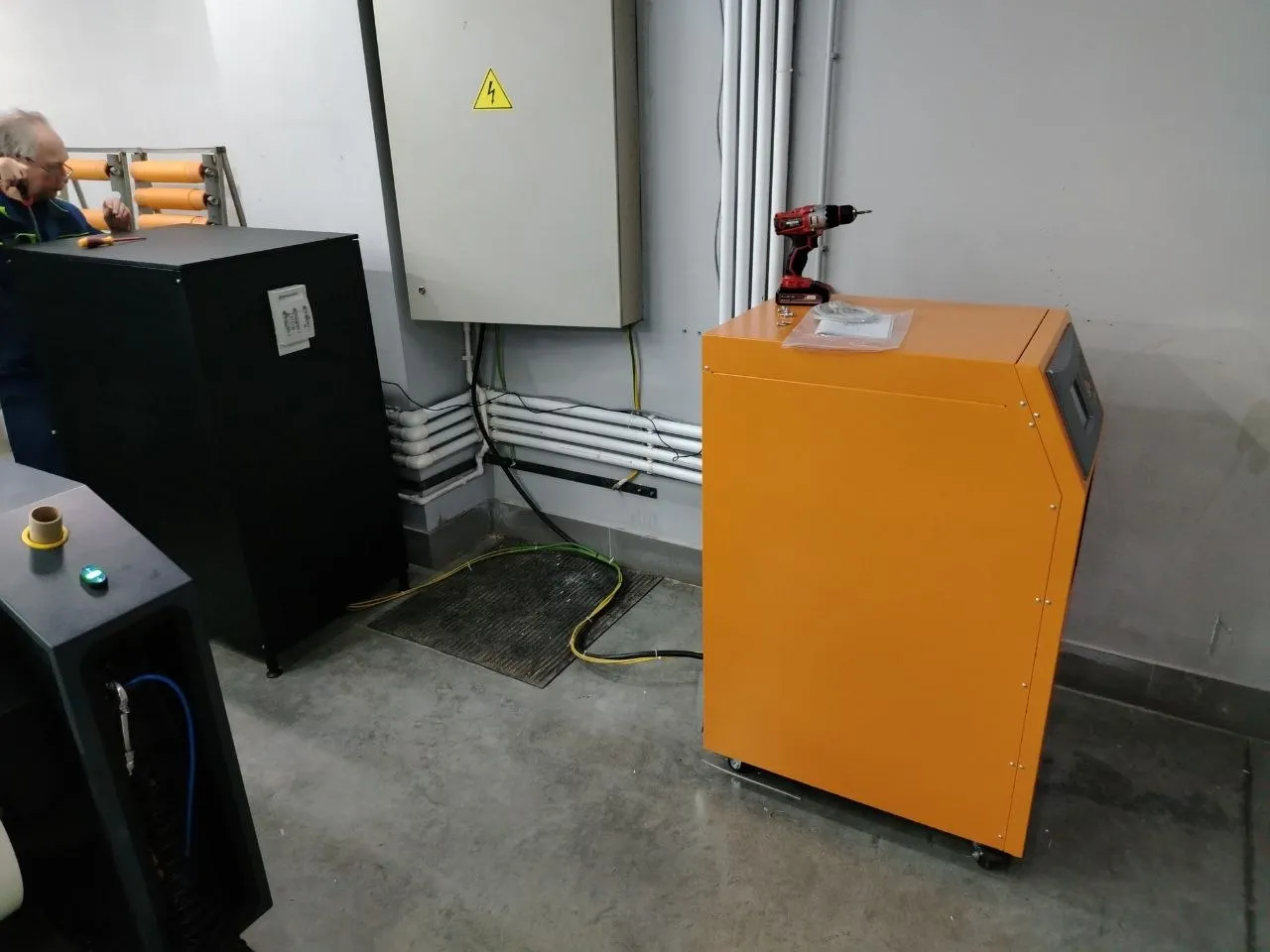

ИБП поставили рядом с вводным щитом, батарейный шкаф — вплотную. Компоновку выбирали так, чтобы выхлоп воздуха выходил из узкой стороны корпуса и не упирался ни в стену, ни в соседний шкаф. Иначе горячий воздух возвращается на вход: ИБП уходит в дерейтинг и отдаёт меньше номинала, а перегрев батарейного шкафа сокращает срок службы аккумуляторов.

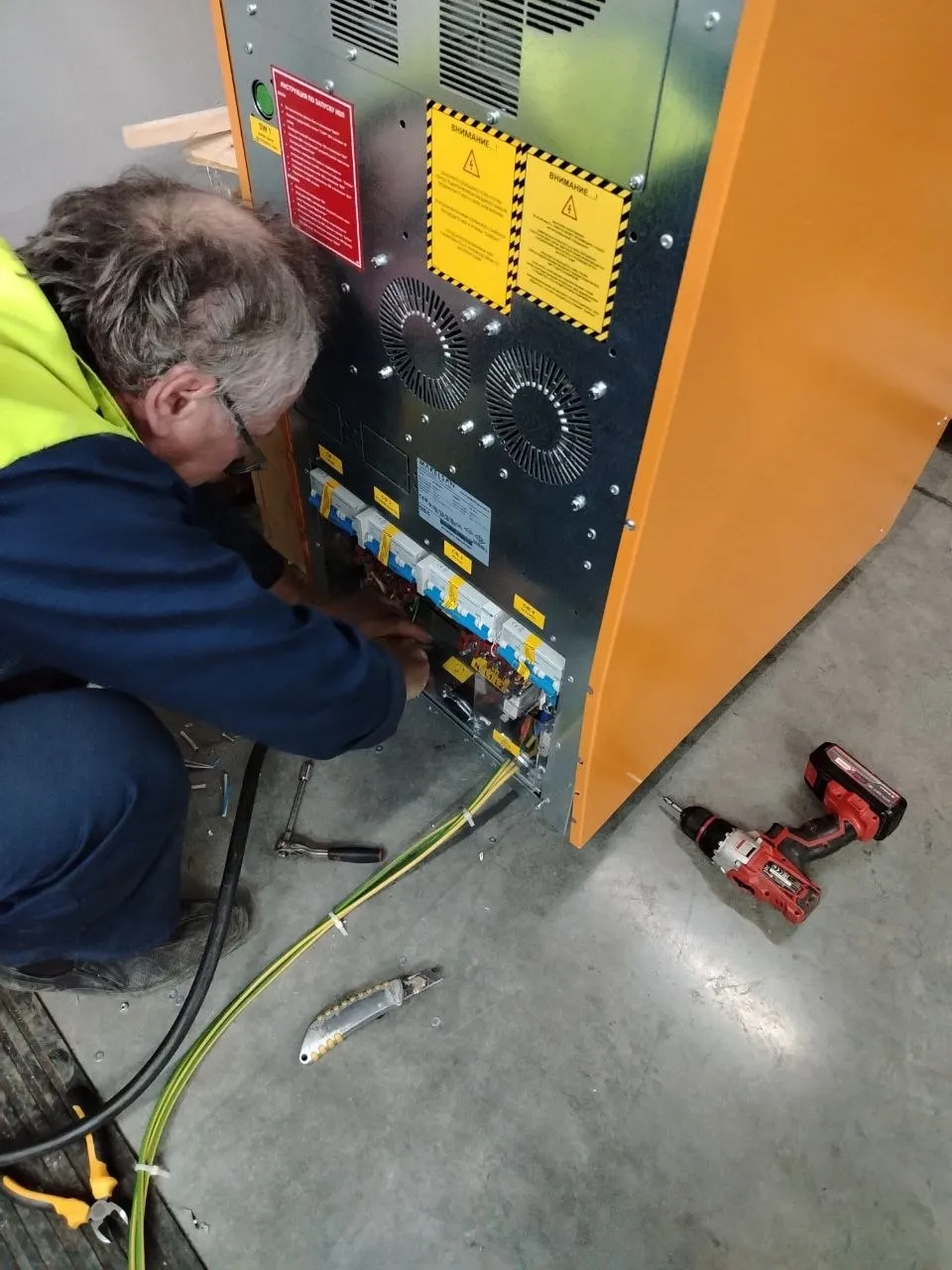

Разделали силовой кабель, собрали вводную группу с раздельными автоматами на ввод, байпас и батареи, прозвонили, запустили без нагрузки, затем под нагрузкой, затем сымитировали пропадание сети.
Печать перестала зависеть от сети
Нужен такой же расчёт под вашу нагрузку?
Выезжаем, снимаем профиль потребления и считаем ИБП по факту. По Москве и области замеры бесплатно.
