Замеры сети перед подбором ИБП: что измеряют и как это меняет выбор

Почему «сумма паспортов» не работает

Самый распространённый способ подбора выглядит так: собрали список оборудования, сложили паспортные мощности, добавили «запас 20%», получили цифру и пошли искать ИБП. Ошибка здесь не одна, а четыре сразу.

1. Паспортная мощность — это максимум, а не режим работы. Станок с приводом 15 кВт потребляет 15 кВт только в пиковых режимах обработки. В среднем по смене — заметно меньше, а в холостом ходу и в паузах между операциями — единицы киловатт. Складывая паспорта, вы складываете максимумы, которые никогда не совпадут по времени.

2. Коэффициент одновременности неизвестен. Сколько единиц оборудования реально работает в одну минуту — это вопрос к технологу и к графику загрузки, а не к спецификации. И ответ на него меняется от смены к смене.

3. В паспортах нет динамики. Пусковые токи, броски при переключениях, поведение при торможении — ничего этого в шильдике нет. А именно динамика определяет, уйдёт ИБП в защиту или нет.

4. В паспортах нет характера нагрузки. Коэффициент мощности, гармоники, несимметрия, обратные потоки энергии — всё это свойства конкретной установки в конкретной схеме, и узнать их можно только измерением.

Две ошибки подбора без замеров

Обе стоят денег, но по-разному.

Перезаклад. ИБП подобран с большим запасом, реальная загрузка — 20-30% от номинала. Что это означает на практике: переплата за само оборудование, переплата за батарейную часть (ёмкость и число параллельных цепочек считаются от мощности и требуемой автономии), больший габарит и масса, более дорогие требования к помещению и перекрытию, лишнее тепловыделение и, как следствие, более мощное кондиционирование. Плюс работа на низкой загрузке — это не лучшая точка по КПД: доля собственных потерь ИБП относительно полезной мощности растёт.

Недозаклад. ИБП формально проходит по средней мощности, но не выдерживает пиков. Каждый запуск тяжёлого привода переводит его на байпас, а на байпасе нагрузка остаётся один на один с сетью — ровно с той сетью, от которой ИБП и должен был защищать. В худшем варианте дело доходит до срабатывания защит и остановки технологического процесса. И это самый неприятный сценарий: оборудование куплено, смонтировано, а задачу не решает.

Есть и третий вариант, который встречается чаще двух первых вместе взятых: ИБП подобран верно по мощности, но неверно по типу нагрузки. Например, на объекте с рекуперацией поставили обычный онлайн-ИБП без поддержки регенеративной нагрузки — и он начал выключаться при торможении приводов.

Что именно измеряют

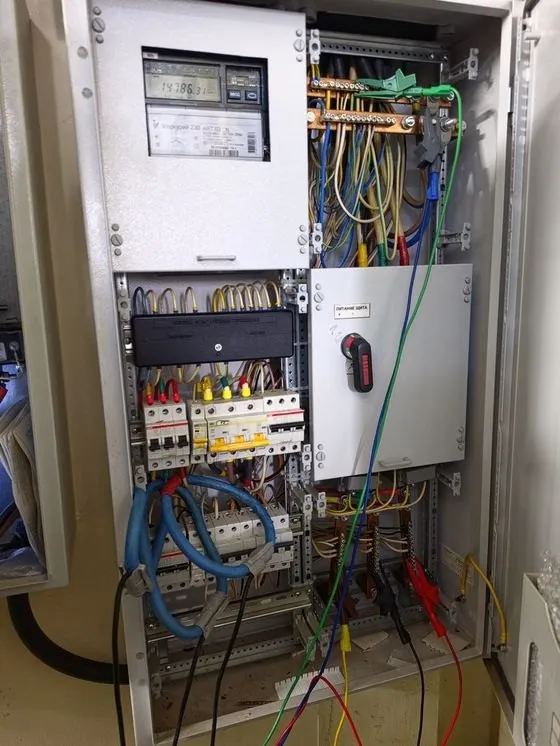

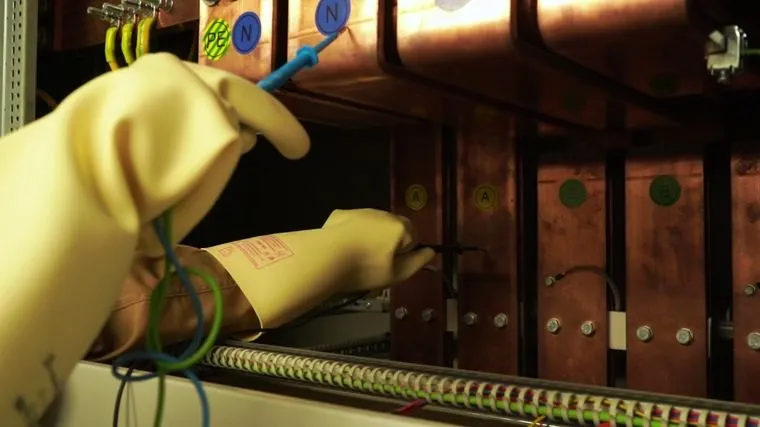

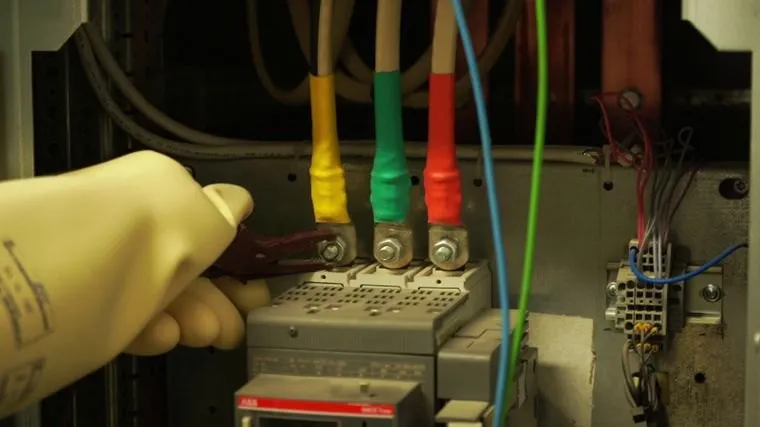

Замеры делают в двух точках: на общем вводе (чтобы понять, что приходит из сети) и на щите той нагрузки, которую планируется защищать (чтобы понять, что она собой представляет). Прибор — анализатор качества электроэнергии, подключается щупами напряжения на все фазы и нейтраль и токовыми клещами на каждую фазу и обязательно на нейтральный проводник.

Вот что снимается и зачем это нужно:

Как проходят замеры

Методика простая по смыслу и требовательная к дисциплине.

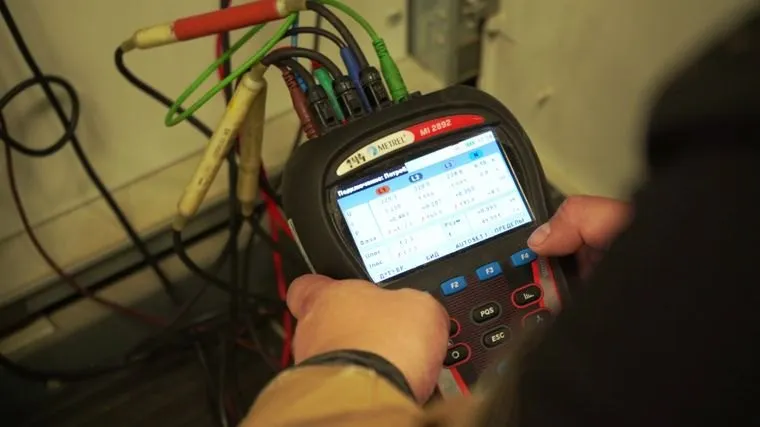

Прибор. Анализатор качества электроэнергии, соответствующий требованиям к средствам измерений класса А по ГОСТ 30804.4.30-2013 (IEC 61000-4-30) — именно на этот стандарт опирается ГОСТ 32144-2013 в части методов измерений. Прибор должен иметь действующую поверку: без неё протокол не будет иметь веса в разговоре ни с сетевой организацией, ни с проектировщиком. Саму процедуру контроля и мониторинга качества — продолжительность, порядок и оформление результатов — регламентирует ГОСТ 33073-2014.

Длительность: семь суток по ГОСТ — и как бывает на практике

Для оценки качества электроэнергии по ГОСТ 32144-2013 базовый период — не менее семи суток, то есть полная календарная неделя. Это норма, и если задача в том, чтобы получить формальное заключение о соответствии сети требованиям стандарта, недельный замер обязателен.

Но если задача — подобрать ИБП, длительность определяется не календарём, а двумя вещами: принципом работы оборудования и возможностями заказчика. На практике встречаются три разных сценария.

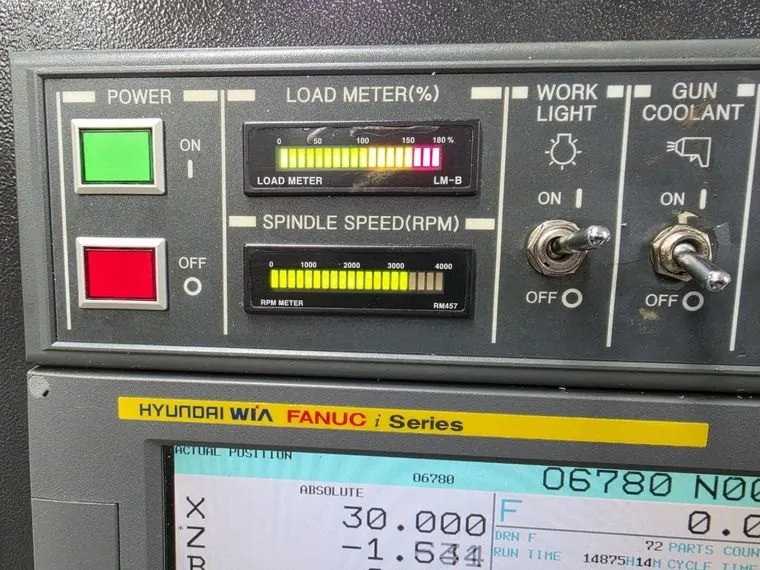

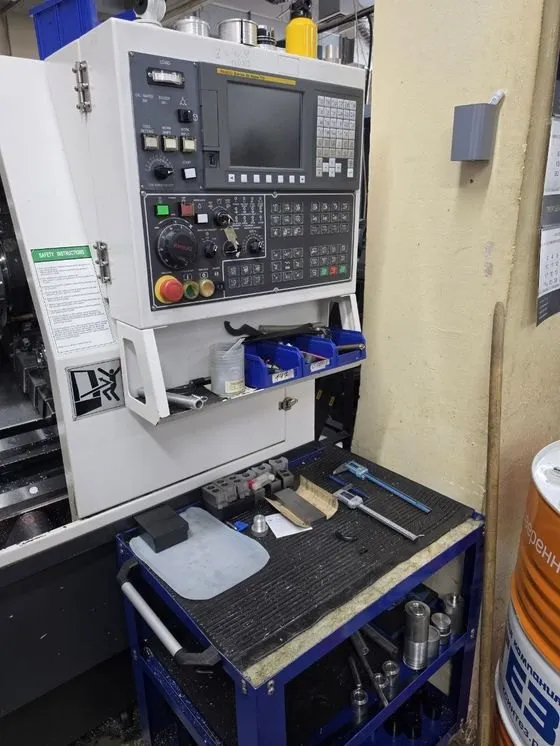

1. Отдельный станок с повторяющимся циклом — хватает часа. Станок с ЧПУ работает циклами: пуск шпинделя, разгон, обработка, торможение, смена детали. Если организовать замер правильно — привязать прибор к нужной точке и снять несколько полных циклов, включая пуск и торможение, — одного часа достаточно, чтобы получить всё нужное для подбора: пиковую и среднюю мощность, амплитуду и длительность пусковых пиков, коэффициент мощности, гармоники и наличие обратной генерации. Растягивать такой замер на неделю смысла нет: следующие 167 часов покажут то же самое.

2. Производственная линия с жёстким графиком — по границам цикла. Ситуация типовая: линию включают в понедельник в 9 утра, а останавливают в четверг в 16 часов. Замер здесь привязывается не к неделе, а к технологическому циклу: приборы вешают до запуска и снимают после остановки. Иначе часть данных просто не попадёт в наблюдение — а именно пуск линии и её останов чаще всего и оказываются самыми тяжёлыми режимами.

3. Проблемы с сетью — замер удлиняется. Если на предприятии есть жалобы на пропадание питания или скачки напряжения, и происходит это в разное время и без явной закономерности, прибор оставляют на более длительный срок — иногда существенно дольше недели. Задача здесь другая: не снять профиль нагрузки, а «поймать» события. Одно зафиксированное прерывание с точным временем, глубиной и длительностью стоит дороже, чем неделя ровных графиков.

Интервал усреднения — 10 минут для большинства показателей качества (для частоты — 10 секунд). При этом события — провалы, прерывания, перенапряжения, пусковые пики — регистрируются отдельно, с собственной меткой времени и длительностью. Это принципиально: усреднённые за 10 минут данные пусковой пик длительностью в секунду просто не покажут.

Сопровождение. Параллельно с приборным замером фиксируется технологический контекст: какие агрегаты работали, когда были запуски, когда шла смена, когда было плановое отключение. Без этого график остаётся набором кривых — с ним каждый пик получает объяснение.

Нормы ГОСТ 32144-2013: что считать плохой сетью

Чтобы результаты замеров с чем-то сравнивать, нужен ориентир. Для сетей общего назначения его задаёт ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».

И здесь важный вывод, который часто переворачивает разговор с заказчиком.

Как замеры превращаются в решение

Каждый измеренный параметр закрывает конкретный вопрос в подборе. Схематично связь выглядит так:

Условный, но типовой пример. Суммарная паспортная мощность оборудования цеха — 420 кВт. Замеры за неделю показывают: средняя активная мощность 140 кВт, максимум десятиминутного интервала 210 кВт, коэффициент мощности 0,82, THDi около 25%, регулярные пусковые пики длительностью 1-2 секунды. Технолог подтверждает: под защиту нужны не все, а три линии — их максимум по тому же интервалу составляет 95 кВт.

Дальше начинается арифметика. При коэффициенте мощности 0,82 эти 95 кВт превращаются в 116 кВА полной мощности — и подбирать ИБП здесь нужно именно по киловольт-амперам, а не по киловаттам. Ближайший типоразмер — 120 кВА, но с учётом зарегистрированных пусковых пиков разумный диапазон получается 120-160 кВА: точную точку определяет сопоставление амплитуды и длительности пиков с перегрузочной характеристикой ИБП (у промышленных серий это обычно 125% в течение 10 минут и 150% в течение минуты).

Для сравнения: «по паспортам» получилось бы около 500 кВА. Но честно будет сказать, что примерно половину этой разницы дали замеры (весь цех по факту — 210 кВт, то есть около 256 кВА против 420 кВт паспортных), а вторую половину — решение защищать три линии, а не весь цех. Обе половины без измерений и разговора с технологом получить нельзя.

Как это выглядит в протоколе

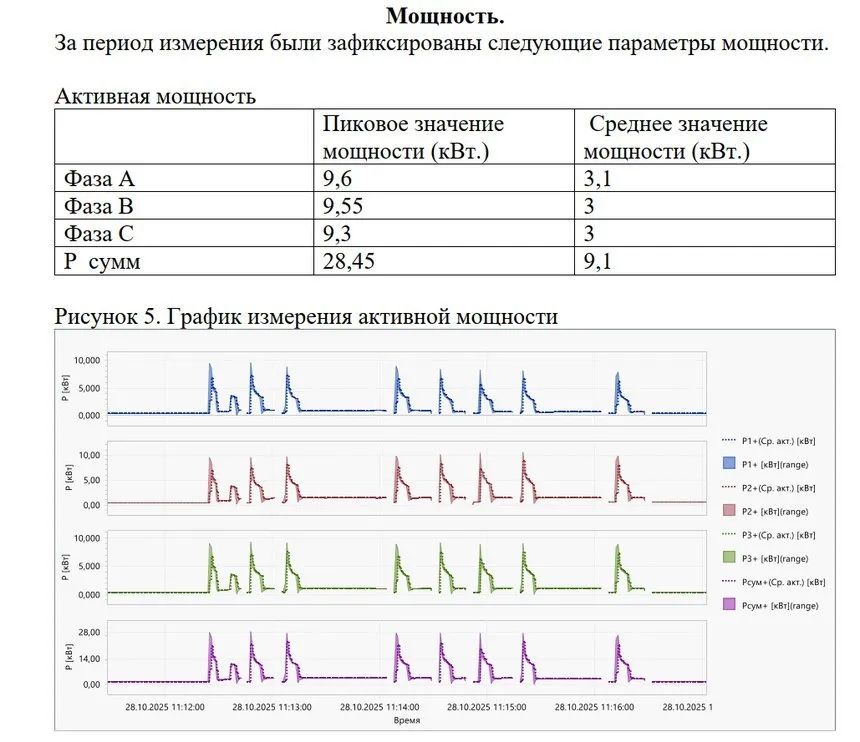

Чтобы не оставаться в области рассуждений — вот фрагменты реальных протоколов с наших объектов.

Соотношение пиковой и средней мощности здесь — больше чем три к одному, и это на одном агрегате с повторяющимся циклом. График показывает, почему цифра «средняя мощность» бесполезна для подбора: нагрузка не постоянная, а импульсная, с резкими подъёмами в начале каждого цикла и спадом к нулю в паузах. Подберёшь ИБП по средней — он будет перегружаться на каждом цикле. Подберёшь по пику, не глядя на длительность, — переплатишь втрое. Правильный ответ лежит между ними и находится сопоставлением амплитуды и длительности пиков с перегрузочной характеристикой конкретной модели.

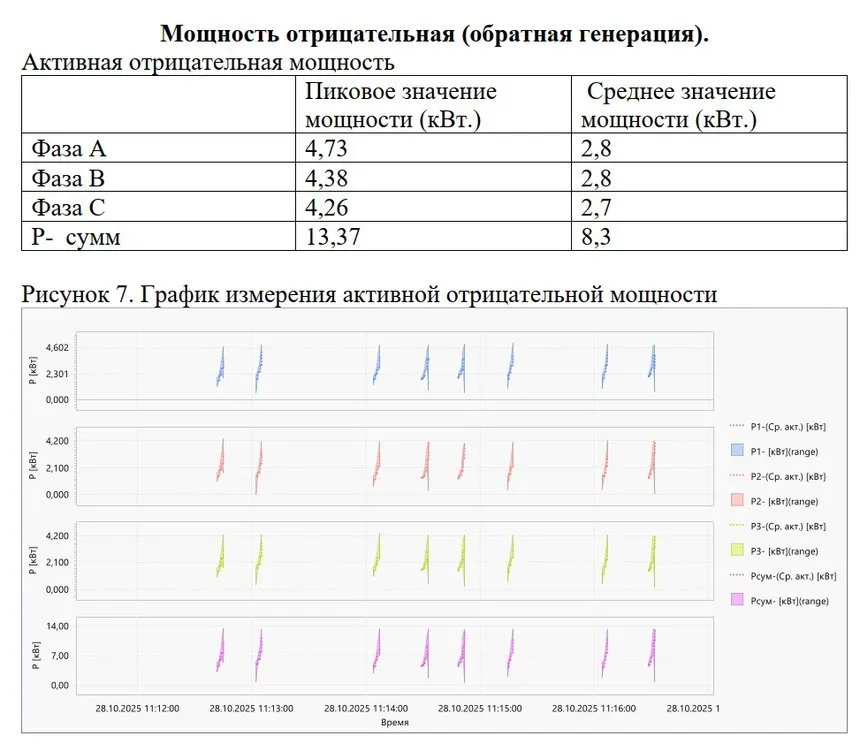

Второй график — та самая обратная генерация, которую невозможно предположить по паспортам. Пик 13,37 кВт обратного потока при среднем 8,3 кВт. Именно эти цифры дальше превращаются в мощность БКН или модуля рекуперации: без них решение пришлось бы принимать наугад.

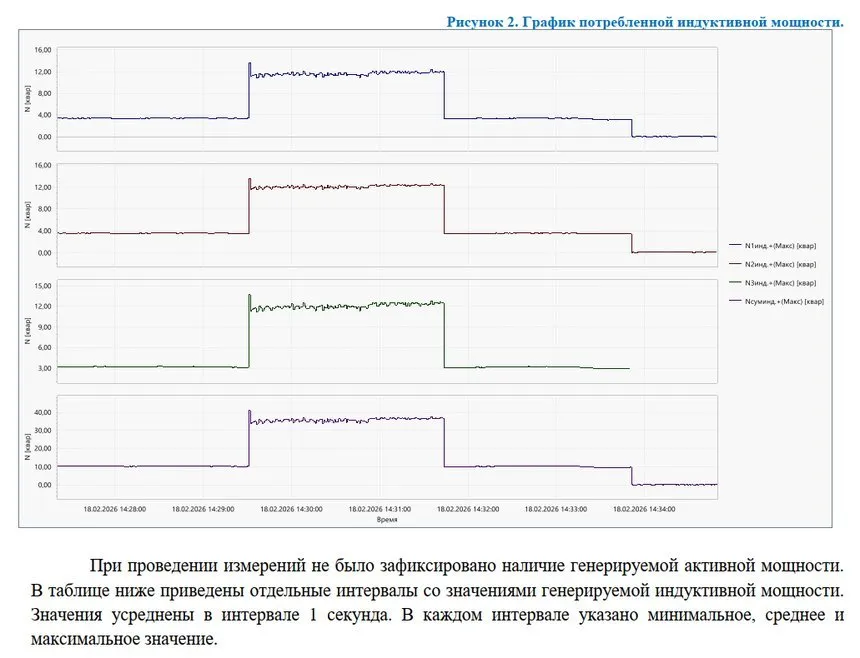

А вот пример с другого объекта, где замер сработал в обратную сторону: генерации активной мощности не зафиксировано вовсе, зафиксирована только генерируемая реактивная. Это тоже результат — он снимает вопрос о БКН и экономит заказчику деньги на оборудовании, которое здесь не нужно. Замеры одинаково полезны и когда подтверждают проблему, и когда её закрывают.

Четыре ситуации, которые видно только на замерах

Прямой пуск двигателей

Асинхронный двигатель при прямом пуске потребляет ток в 5-7 раз выше номинального. Устройство плавного пуска снижает кратность примерно до 2-4, частотный преобразователь — до 1,1-1,5 номинала. Разница огромна: двигатель на 30 кВт при прямом пуске даёт бросок полной мощности порядка 200 кВА (активной при этом всего 60-70 кВт — в момент пуска коэффициент мощности проваливается до 0,2-0,3), а через частотник тот же двигатель почти не заметен. Для ИБП значимы именно киловольт-амперы, и именно они упираются в перегрузочную характеристику. Способа пуска в паспорте двигателя нет — он определяется схемой конкретного объекта, и увидеть его можно только замером, который даёт и амплитуду броска, и его длительность.

Гармоники и работа с генератором

Нелинейная нагрузка — приводы, преобразователи, сварка, импульсные блоки питания — искажает форму тока. Высокий THDi означает дополнительный нагрев кабелей и трансформаторов, повышенные токи в нейтрали и жёсткие требования к источнику. Если в схеме резервирования есть дизель-генератор, это влияет напрямую: под нагрузку с высоким содержанием гармоник генератор берут с заметным запасом. И здесь же решается вопрос типа выпрямителя самого ИБП: современные модели с IGBT-выпрямителем дают THDi менее 3%, шестипульсные схемы с фильтром или двенадцатипульсные — порядка 8-10%, а шестипульсный выпрямитель без фильтра — 30% и выше. На требуемой мощности генератора эта разница отражается напрямую.

Несимметрия и ток в нейтрали

На производствах с большим количеством однофазных потребителей и нелинейных нагрузок ток в нейтральном проводнике может превышать фазный — за счёт того, что гармоники, кратные третьей, складываются в нейтрали арифметически. Померив это, вы получаете ответ сразу на два вопроса: какое сечение нейтрали закладывать и не нужен ли ИБП в трансформаторном исполнении с формированием собственной нейтрали. Мы разбирали этот случай подробно в статье про трансформаторные ИБП.

Обратная генерация при торможении

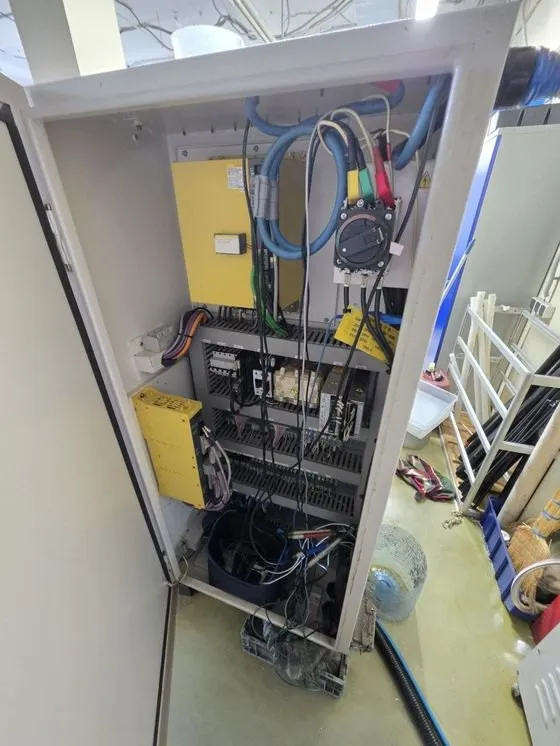

Самый коварный случай, потому что без приборов его не увидеть вообще. Приводы с частотным регулированием и станки с ЧПУ при торможении переходят в генераторный режим и отдают энергию обратно. Обычный онлайн-ИБП на такой поток реагирует предсказуемо: напряжение на шине постоянного тока растёт, и аппарат уходит в защиту по перенапряжению DC. Замер фиксирует обратные потоки мощности и их величину — правда, с оговоркой: в щите прибор видит нетто-поток, и при большой одновременной нагрузке торможение одного привода на вводе может быть незаметно. Поэтому замер привязывают к циклам торможения конкретных механизмов. По полученным величинам подбирается решение: ИБП с поддержкой регенеративной нагрузки плюс устройство для утилизации обратного потока. Здесь есть два подхода, и у разных производителей они называются по-разному: блок контролируемой нагрузки (БКН), который рассеивает возвращаемую энергию на резистивной нагрузке, и модуль рекуперации, возвращающий её в сеть. Технологии разные, мощность в обоих случаях считается по измеренной величине обратной генерации с запасом. Как это считается на реальном объекте — в статье про трёхфазные серии Импульс, там же разобран наш кейс со станками.

Что заказчик получает по итогам

Замеры — это не «приехали, посмотрели». На выходе должен быть комплект, с которым можно работать дальше:

• протокол измерений с графиками по всем показателям за период наблюдения;
• перечень зарегистрированных событий — провалы, прерывания, перенапряжения с глубиной и длительностью каждого;
• сопоставление с нормами ГОСТ 32144-2013 с выводом, соответствует сеть требованиям или нет. Важная оговорка: нормы стандарта относятся к точке передачи электроэнергии, то есть к вводу. Замер в цеховом щите — это характеристика самой нагрузки, а не сети, и сравнивать его с нормами ГОСТ некорректно;
• расчёт нагрузки под защиту — в киловаттах, с учётом пиков и характера потребления;
• рекомендации по конфигурации: мощность и модель ИБП, коэффициент мощности, необходимость трансформаторного исполнения или БКН, время автономии и состав батарейной линейки, требования к помещению и кондиционированию;
• исходные данные для смежных разделов: мощность ДГУ, сечения кабелей, номиналы защит.

Фактически протокол замеров становится техническим заданием на ИБП — тем самым, которого обычно не хватает.

Когда без замеров можно обойтись

Честный раздел, потому что замеры нужны не всегда.

• Нагрузка небольшая и однородная. Серверная стойка, узел связи, пост охраны — здесь потребление известно с достаточной точностью и по паспортам, характер нагрузки понятен.
• Объект ещё не построен. Измерять нечего — считают по проекту, но с обязательным разбором типа пуска и характера каждой нагрузки.
• Задача — замена существующего ИБП «один в один», при неизменной нагрузке и известной истории эксплуатации. Хотя даже здесь короткий замер часто окупается: за десять лет состав нагрузки на объекте меняется сильнее, чем кажется.

А вот когда замеры обязательны: производство с приводами и станками, объект с рекуперацией, схема с дизель-генератором, объект с жалобами на качество питания, любая задача мощностью от сотни киловатт, и ситуация, когда заявленная заказчиком мощность вызывает вопросы.

Как подготовиться к замерам

Чтобы неделя наблюдений не пропала зря, до приезда бригады нужно собрать немного информации:

1. Однолинейная схема электроснабжения объекта или хотя бы схема ВРУ с перечнем отходящих линий.
2. Перечень оборудования под защиту — не всего, что есть на площадке, а именно того, что должно продолжать работать при пропадании питания.
3. Способ пуска для каждого крупного двигателя: прямой, УПП или частотный преобразователь.
4. График работы: сколько смен, какие дни рабочие, есть ли сезонность и пиковые периоды.
5. Требуемое время автономии — или, если оно неизвестно, ответ на вопрос «что должно успеть произойти»: корректное завершение цикла, запуск ДГУ, эвакуация данных.
6. Наличие ДГУ и его параметры, если он есть или планируется.
7. Место под ИБП: помещение, доступ, состояние кондиционирования. Требования мы собрали в отдельном чек-листе по помещению.

Эти же пункты мы собрали в опросный лист — заполненный, он позволяет дать предварительную конфигурацию ещё до выезда, а замеры потом её уточняют и подтверждают.
