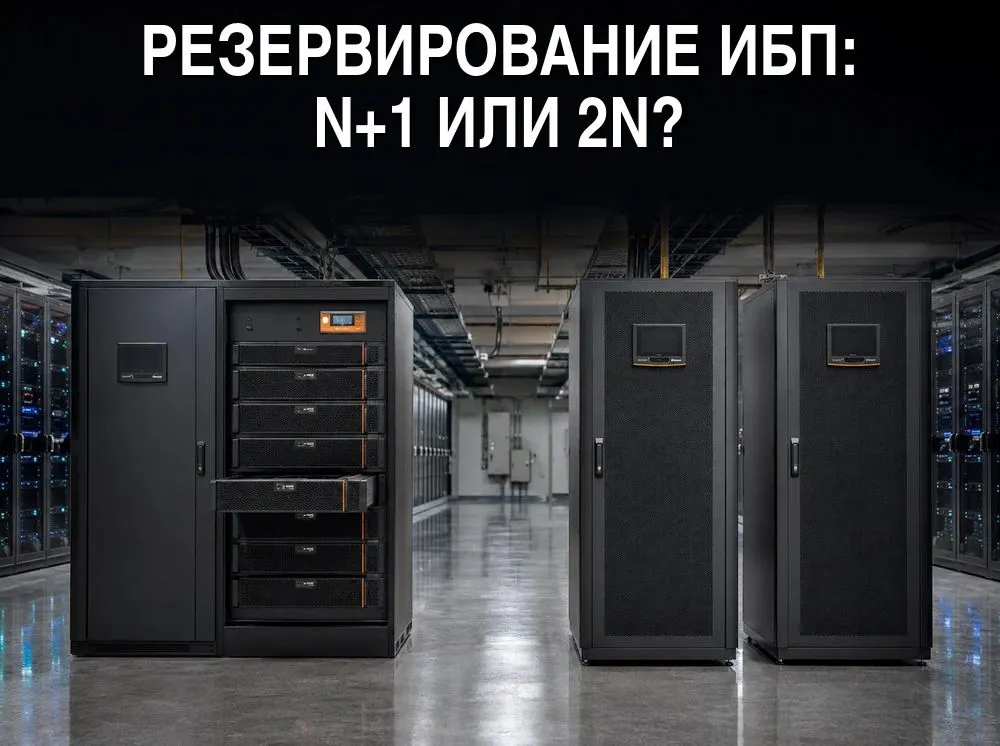

Резервирование ИБП N+1 и 2N: сколько модулей брать в запас

Что означают N, N+1, N+X и 2N

N — это минимальное количество силовых элементов, которого хватает, чтобы держать нагрузку. Не «сколько купили», а «сколько нужно». Если нагрузка 240 кВт и модуль 50 кВА, то N = 5: пять модулей дают 250 кВА, четыре — только 200.

N+1 — к необходимому количеству добавлен один резервный элемент. Любой один модуль может отказать или быть извлечён на обслуживание, и оставшиеся продолжат держать нагрузку без перехода на байпас. Это рабочий минимум для любой ответственной нагрузки.

N+X — то же самое, но резервных элементов несколько. Применяется, когда время доставки запасного модуля измеряется неделями, либо когда система большая и вероятность одновременного отказа двух модулей перестаёт быть пренебрежимой. Makelsan, например, заявляет доступность 99,999 % именно для конфигураций с двумя и более резервными модулями.

2N — полное дублирование: две независимые системы, каждая из которых в одиночку держит всю нагрузку. Отказывает не модуль, а вся ветка целиком — вторая продолжает работать. Это уже не про резерв внутри ИБП, а про резерв самого ИБП, включая шкаф, байпас и вводной кабель.

Считаем N: от киловатт к числу модулей

Три шага, и ни одного из них нельзя пропустить.

Шаг 1. Возьмите расчётную мощность нагрузки, а не установленную. Сумма шильдиков всего оборудования почти всегда завышена: одновременно работает не всё. Ориентируйтесь на данные замера или на проектные коэффициенты спроса. Завышение N на этом шаге тянет за собой лишние слоты и лишний шкаф.

Шаг 2. Разберитесь с кВА и кВт. У современных модульных серий выходной коэффициент мощности равен 1,0 — у Импульс МОДУЛЬ СТ по даташиту PF = 1, и тогда 100 кВА = 100 кВт. Но у части серий PF = 0,9, и модуль «50 кВА» отдаёт только 45 кВт. У Makelsan PM выходной фактор мощности 0,9 с опцией 1,0. Считайте нагрузку в киловаттах и сверяйте PF по даташиту конкретной серии.

Шаг 3. Разделите на номинал модуля и округлите вверх. Это и есть N. Дальше — прибавляете резерв.

Пример. Нагрузка 240 кВт, модуль СМ50 (50 кВА, PF 1,0). N = 5 модулей (250 кВА). Схема N+1 → 6 модулей. Шасси нужно минимум на 6 слотов: Импульс МОДУЛЬ СТ300 (6 слотов, 600 × 1000 × 2000 мм, 220 кг без модулей) закрывает задачу впритык. Если нужен запас на рост, берут следующее шасси серии с большим числом слотов.

N+1 внутри одного шкафа: где он заканчивается

Схема N+1 в модульном ИБП защищает от отказа силового модуля — и только от него. Всё, что в шкафу существует в единственном экземпляре, остаётся единой точкой отказа:

• входные и выходные шины шкафа;
• вводные и выходные автоматы;
• статический байпас, если он единый на шкаф;
• модуль управления и панель;
• сам вводной кабель и питающий щит.

Это не повод отказываться от N+1 — статистика отказов в ИБП смещена именно в сторону силовой электроники и вентиляторов, то есть в сторону модулей. Но это причина не называть систему «полностью зарезервированной», если резерв заканчивается на модулях.

Практический ориентир: N+1 в одном шкафу — это про непрерывность защиты при штатных событиях (отказ модуля, плановое обслуживание, замена вентилятора). Если недопустим сам факт отключения ИБП — например, при работах на вводе, — нужна вторая ветка.

Полезная цифра для оценки: Makelsan заявляет для серии PM среднюю наработку на отказ более 15 000 000 часов и доступность 99,999 % при двух и более резервных модулях. Доступность 99,999 % — это около 5 минут недоступности в год; 99,99 % — уже около 53 минут. Разница между N+1 и N+2 в больших системах измеряется именно в этих величинах.

2N: два независимых луча

2N означает две системы, каждая из которых в одиночку тянет 100 % нагрузки, с раздельными вводами и, в идеале, раздельными трассами. Нагрузка с двумя блоками питания подключается к обоим лучам напрямую; нагрузка с одним вводом — через устройство автоматического переключения ввода.

Когда 2N оправдан:

• нагрузка не допускает даже кратковременного перехода на байпас;
• требуется обслуживать ИБП без остановки объекта — луч выводится в ремонт целиком;
• объект проектируется под требования к отказоустойчивости уровня, где недопустима единая точка отказа в системе распределения;
• оборудование само по себе имеет два ввода питания и логично разложить его по разным лучам.

Цена вопроса прямая: каждый луч загружен максимум на 50 %. Система на 400 кВт нагрузки в схеме 2N — это два комплекта по 400 кВт, то есть 800 кВт установленной мощности. Плюс два шкафа, два батарейных парка, два ввода.

Компромисс, который часто выбирают вместо честного 2N, — два луча в схеме N+1 каждый, где каждый луч рассчитан не на 100 %, а на 60–70 % нагрузки. При отказе одного луча оставшийся работает в перегрузке в пределах допустимого времени, пока нагрузка не будет частично сброшена. Решение допустимое, но требует расчёта: по даташиту серий Импульс МОДУЛЬ СТ и МУЛЬТИПЛЕКС перегрузка 111–125 % держится 10 минут, 126–150 % — 1 минуту, свыше 150 % — 200 мс. Десять минут — это время на реакцию дежурного, а не режим работы.

Байпас: единый или распределённый

Вопрос, который меняет смысл схемы N+1 сильнее, чем количество резервных модулей.

Единый байпас на шкаф — классическое исполнение: один статический байпас обслуживает всю систему. Просто, компактно, дешевле. Но это ровно та единственная точка, которая обесценивает резерв по модулям: отказ байпаса выводит систему целиком.

Распределённый байпас — байпасная цепь есть в каждом силовом модуле. Отказ байпасной части одного модуля не влияет на остальные. Схема дороже и сложнее в согласовании токов, зато в ней нет одиночного узла на всю систему.

При сравнении конфигураций разных производителей это первое, что стоит уточнить в спецификации — формулировки «статический байпас» в спецификации недостаточно, нужно понимать, один он или в каждом модуле. Как устроены все три вида байпаса и зачем нужен ручной сервисный — в отдельной статье.

Отдельно про перегрузку байпаса: у серий Импульс МОДУЛЬ СТ и МУЛЬТИПЛЕКС по даташиту байпас держит до 110 % без ограничения по времени, 111–125 % — 5 минут, 126–150 % — 1 минуту, свыше 150 % — 1 секунду. Это тот запас, на который вы рассчитываете в момент, когда резерв уже исчерпан.

Свободные слоты — не то же самое, что резерв

Распространённая подмена: «у нас шасси на 12 слотов, стоит 6 модулей — значит резерв шестикратный». Нет. Пустой слот не участвует в работе и не подхватывает нагрузку. Резерв — это установленный и включённый в работу модуль сверх необходимого количества.

Свободные слоты — это возможность нарастить мощность и возможность быстро добавить резерв, когда он понадобится. Полезно, но считается отдельно:

• Слоты под рост — сколько модулей понадобится, когда объект выйдет на проектную мощность.
• Слоты под резерв — +1 или +2 к рабочему количеству, заполнены сразу.
• Запасной модуль на складе — не занимает слот вообще, но сокращает время восстановления после отказа. Модуль весит от 20 до 53 кг в зависимости от серии и хранится на обычном стеллаже.

Разумная практика для ответственных объектов: N+1 в шкафу плюс один модуль на складе. Первый закрывает отказ мгновенно, второй восстанавливает саму схему N+1 в тот же день, не дожидаясь поставки.

Расчёт на реальных шасси каталога

Четыре типовые нагрузки, посчитанные по шагу модуля и слотам шасси, которые есть в разделе. Мощности приведены в кВА при выходном PF = 1,0.

Последняя строка показывает типичную ловушку: в схеме 2N резерв N+1 внутри каждого луча упирается в слоты быстрее, чем ожидается. Шасси на 8 слотов вмещает ровно N, но не N+1 — приходится переходить на двенадцатислотовое, которое шире и тяжелее: МОДУЛЬ СТ600 это 1200 × 1100 × 2000 мм и 450 кг без модулей. И таких шкафов в схеме 2N нужно два. Эти вещи вылезают на этапе размещения, если их не посчитать заранее.

Подобрать конфигурацию под свою нагрузку с учётом резерва и запаса на рост можно в конфигураторе на странице модульных ИБП: он перебирает только реально существующие пары «шасси × модуль» и честно отказывается считать конфигурацию, которой в каталоге нет.

Как выбрать схему: чек-лист

1. Что происходит при переходе на байпас. Если нагрузка это переживает — достаточно N+1. Если нет — считайте два луча.

2. Как быстро приедет запасной модуль. Срок поставки в неделях — аргумент за N+2 или за модуль на складе.

3. Можно ли останавливать ИБП для обслуживания. Если нельзя — только 2N: ручной сервисный байпас снимает защиту на время работ.

4. Сколько вводов у нагрузки. Оборудование с двумя блоками питания раскладывается по лучам без дополнительных устройств переключения — это заметно упрощает и удешевляет 2N.

5. Хватает ли слотов под резерв. Считайте N+1 до выбора шасси, а не после. Разница между 8 и 12 слотами — это другой шкаф, другая ширина и другая масса.

6. Один байпас или распределённый. Уточняйте в спецификации: от этого зависит, что именно защищает ваш резерв.

7. Проверьте предел параллели. И по числу шкафов, и по суммарному числу модулей — по даташиту конкретной серии.

И общее правило: схему резервирования выбирают до выбора модели, а не после. Модель подбирается под схему, а не наоборот. Если вы ещё не определились между модульной системой и моноблоком — сравнение архитектур здесь.
